本文只要是講380V電機如何轉接成220V。電動機（Motor）是把電能轉換成機械能的一種設備。它是利用通電線圈（也就是定子繞組）產生旋轉磁場并作用于轉子（如鼠籠式閉合鋁框）形成磁電動力旋轉扭矩。電動機按使用電源不同分為直流電動機和交流電動機，電力系統中的電動機大部分是交流電機，可以是同步電機或者是異步電機（電機定子磁場轉速與轉子旋轉轉速不保持同步速）。電動機主要由定子與轉子組成，通電導線在磁場中受力運動的方向跟電流方向和磁感線（磁場方向）方向有關。電動機工作原理是磁場對電流受力的作用，使電動機轉動。

380V電機如何轉接成220V

1，先了解電機的兩種接線方式

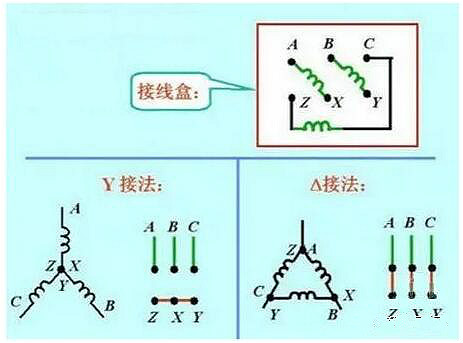

電動機接線盒內兩種接線方式示意圖

第一種為星形（Y）接法，如圖，把電機內部三相定子繞組的Z、X、Y端連接在一起，成為一公共點O，再從始端A、B、C引出三條端線，在接線盒內，分別通入U(xiǎn).V.W三相交流電（380V），提供電機運行電源，適用于3KW及以下的三相異步感應式電動機。 實物圖如下：

第二種為三角形（△）接法，即將三相定子繞組的首尾對應連接，如圖第一相繞組的A端與第三相繞組的Z端連接可視為U相，第二繞組B端與第一繞組的X端相連接可為V相，第三繞組C端與第二繞組的Y端相連接可為W相，再通過三條線連入接線盒，分別通入U(xiǎn).V.W三相交流電源（380V），提供給電機運行電源，適用于4kw及以上的三相異步感應式電動機。但對電動機的接線方法應按實際銘牌接線為準。

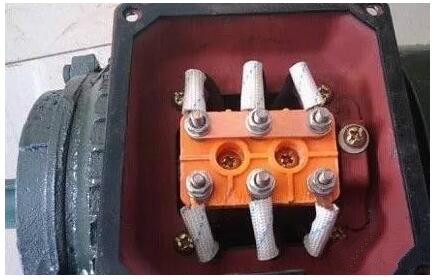

電機實物三角形接法

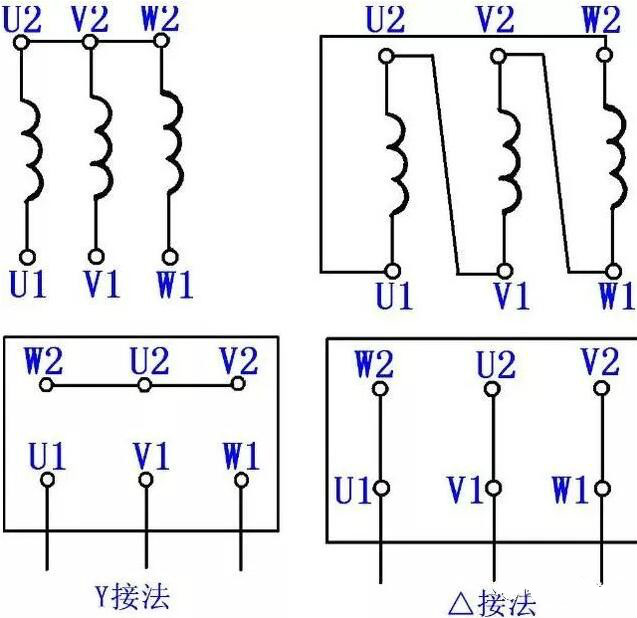

電動機接線簡單示意圖

圖中為什么W2下面不是W1，而是U1呢？其實，就是為了方便接線，如果一一對應的排布，尤其在三角形接線時，會非常不方便。如下圖：

電動機接線盒接線示意圖

可以看出，在接三角形時，上面的線交叉了，實際操作中非常困難，也比較不安全，容易造成相間短路。

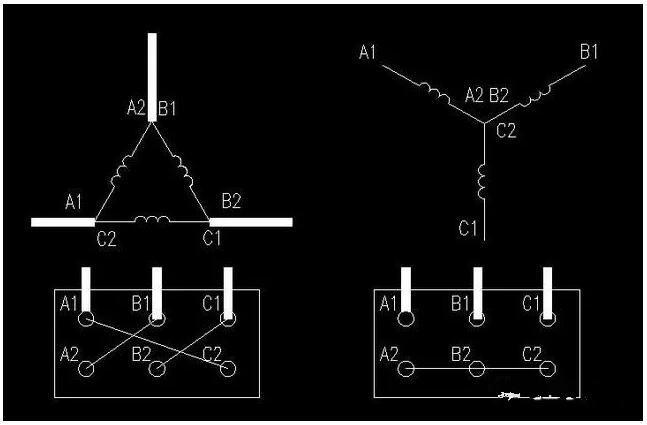

接線盒中六個接線頭關系示意圖

如上面實物圖中我們也看到了，三相電動機的接線盒內有上下兩排接線柱，我們通過上面這個“接頭關系示意圖”來進一步說明它們的關系，暫且把三相繞組這六個接線頭分別標記為符號D1 、 D2 、 D3 、 D4 、 D5 、 D6 ，其中 D1 和 D4 、 D2 和 D5 、 D3 和 D6 各為一相，其實就是同一根線的兩頭而已，每一根線稱為一相繞組，三根就稱為 A 、 B 、 C 三相繞組。之所以重申這一點，是因?yàn)楹芏嗳巳菀妆贿@里繞暈了。

220/380V電機如何接線

380V是工業用電電壓，220V是家庭用電電壓。如果銘牌上標著電壓220/380V，接法△／Y，是告知使用者該電動機可以在三相220V電源條件下接成三角接法，在三相380V的電源條件下以星形接法使用，適應兩種不同的電壓。

如果電源電壓是220V，就應接成三角形。如誤接成星形，就會使接到每相繞組上的電壓由220V下降到220/√3=127V，電動機就會因電壓太低起動不起來，如仍承受額定負載，就容易造成過載燒毀。

如果電源電壓是380V，就應接成星形，如誤接成三角形，每相繞組就會承受380V的電壓而造成定子電流增大燒毀繞組。所以正確的接線方式，應能使電動機在正常工作時，所承受的電源電壓必須等于或接近于電動機的額定電壓。

380V的接線方法，有三根相線，沒有零線，全是火線，我們已經在上面說明了它的接線方法。家庭220V的則有兩根線，一根火線，一根零線，它怎么接到接線盒中的三根接線柱上呢？或者怎么讓電機動起來呢？給大家分享兩種方法。

第一種：使用單相變頻器

變頻器控制電機使用起來很方便而且可以設置的很智能，現在市場上有很多單相輸入變?yōu)槿噍敵龅淖冾l器。下面僅提供兩張參考圖，大家一看便懂。

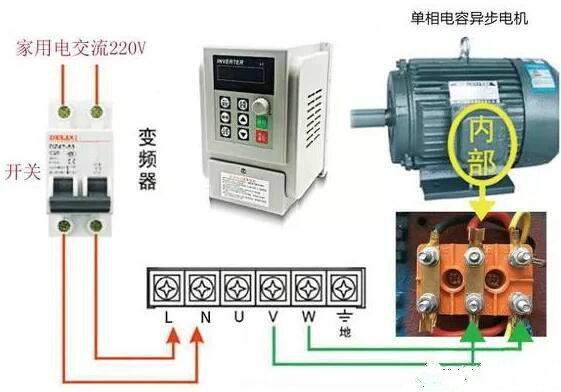

220V輸入轉380V輸出變頻器

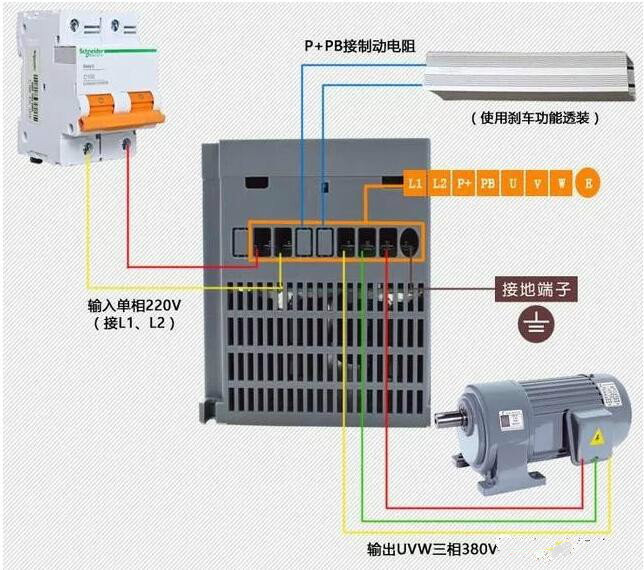

另一種單相變頻器實物接線示意圖

第二種：增加電容改變接線方式

電機三相供電改為兩相供電

單相電動機工作原理：兩個在空間互差90度電角度的繞組，產生的磁通軸線在空間也互差90度電角度，再通以不同相位的電流就能產生二相旋轉磁場，從而能產生啟動轉矩使電動機動起來。

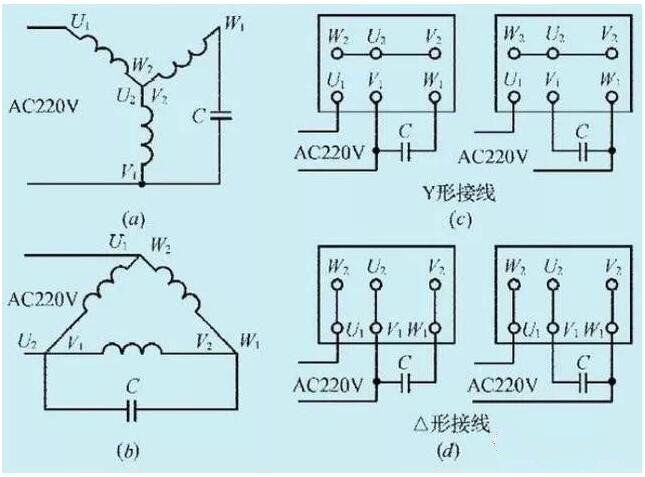

三相電機改單相輸入的接線方法

1、改時三相繞組的連接方法不動，即原為星接的還為星接，原為角接的還為角接。原與三相電機相接的三個出線端中的任意兩個分別與電源兩端（L—火線，N—零線）相接，剩余一個先于電容器相接。

2、電容器的另一端與電源的一端相接，與火線相接還是與零線相接，要看需要的轉向而定，不同的接法轉向是不同的。上圖中也分別展示了不同接法下的，實現電機正反轉接法。

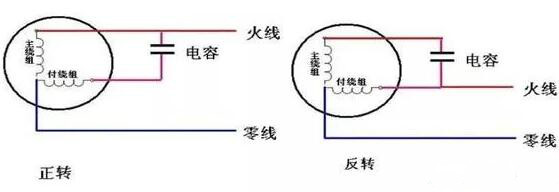

單相輸入實現電機正反轉接法

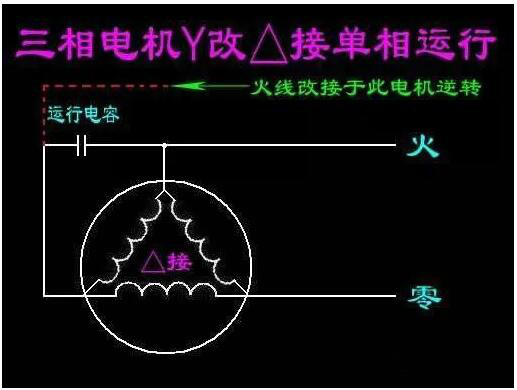

因此，如圖中所示，我們將三相電動機中任意二相繞組串聯起來作為主繞組，另一相繞組串聯上適當?shù)碾娙葑鳛楦崩@組，將它們接在同一單相電源上，就會和單相電機一樣產生二相旋轉磁場，產生起動轉矩。

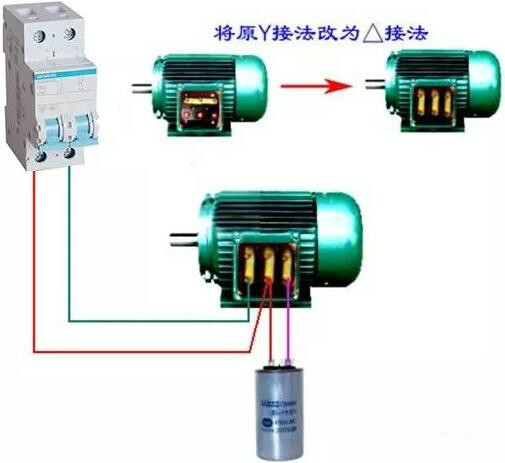

三相電機Y改單相△實物接線圖

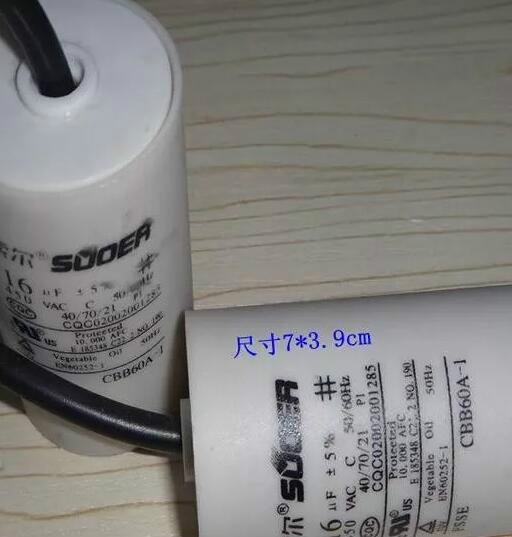

1，電容容量的計算方法

啟動電容和運行電容的計算公式，運行電容的公式：C=1950I/Ucosφ，C為運行電容容量（uf-微法） I是電機額定電流值（A）U是額定電壓,既然我們這里是改單相運行，所以額定電壓取值是220伏。cosφ是功率因數，很多電機上都有標注，啟動電容一般是運行電容的1--4倍。

2，電容容量的經驗公式

100W功率對應7微法的容量，也就是說，1KW的電機用70微法左右的電容就可以。這個數值只是個大約數，可以根據自己的負載情況進行調整。

只建議改1.5KW以下的電機，改過以后功率會衰減，不能帶重型負載，如果功率稍大于1.5KW，需要再加一個啟動電容。
