無線充電
無線充電技術主要分為小功率感應式和大功率諧振式，它相較于有線充電技術，具有以下優點:
1. 沒有為被充電物體留下的充電接口，減少灰塵、水等對充電的影響。
2. 不像有線充電一樣對產品規格具有一一對應性，無線充電可適用于多種產品。
3. 沒有線的束縛，更利于智能手機用戶的產品體驗感受。
4. 設備磨損率低，節省材料。
5. 在醫學領域中，更方便于對植入人體醫療設備充電
雖然無線充電技術優點如此之多，缺點也是很明顯的：
1. 電能轉化率較低，終端易因功率耗損發燙
2. 充電效率低，比有線充電慢
3. 成本較高，存在商業推廣難度
4. 產品維修存在難度，加重成本負擔
從可持續發展的行業大方向來看，無線充電會得到更好的發展前景。
2013年，潘力設計了一種鋰電池?zé)o線充電模塊，采用電磁感應方式，充分結合了磁耦合技術和開關電源技術。在電源為12V的電壓下，接收端能穩定輸出4.2V充電電壓，并且電路發射端設有電路保護功能，能夠有效防止功率mos管被擊穿、短路等問題。整體電路結構簡單，工作穩定。

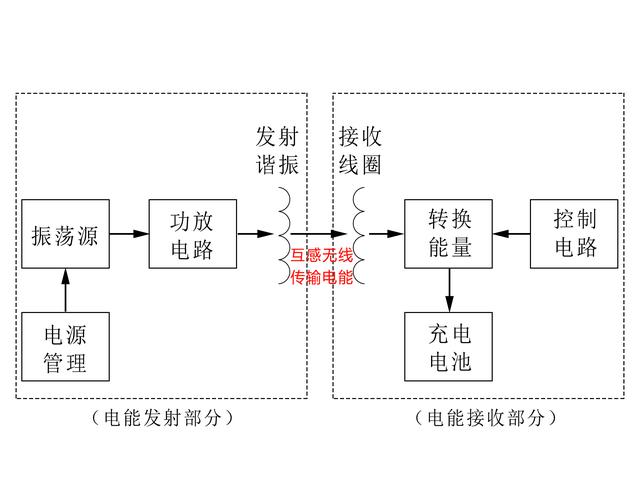

【互感耦合實現電能的無線饋送】
鋰電池?zé)o線充電電路設計
由于放大后的振蕩輸出是用于功率而不是信號，波形失真并不重要。功率場效應管電路滿足振幅足夠、電路簡單的需求，所以選用功率MOS管功放電路。

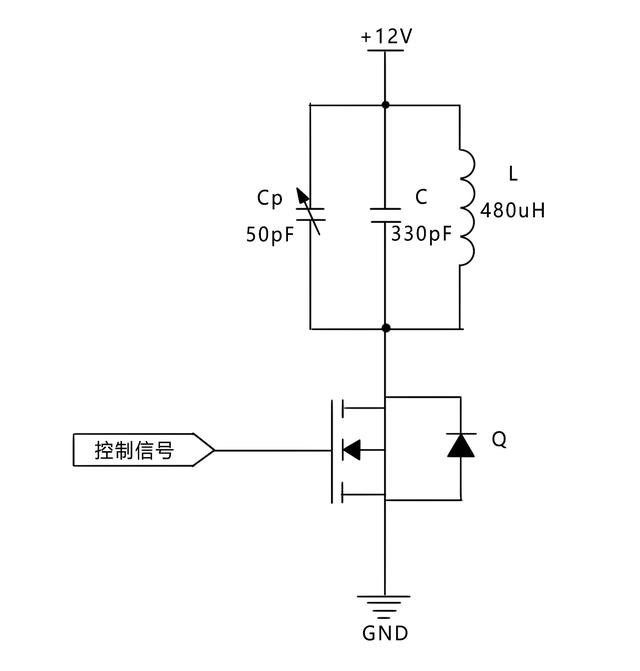

【場效應管功放電路圖】
功放電路中合適的MOS管選擇條件：
l 選用VGS正向?qū)ǖ腘MOS管
l 導通電阻小
l 開關延時短
可選用的MOSFET晶體管型號：
①IRF640P
②VBZM4N30
③VBZE4286
④VBZE40N10
⑤VBZE30N10
⑥VBZM630Y
【可選用的MOS管產品參數】
發射電路振蕩器部分選用UC38428/3843控制器，優點是價格便宜、外部電路簡潔、自帶電路保護板功能、可直接驅動功率MOS管；接收端采用bq24002鋰電池充電管理芯片，它能穩定地輸出4.2V的充電電壓，充電電流可由設計者自行設計，并且工作電壓最高可達13V，適用于無線充電。

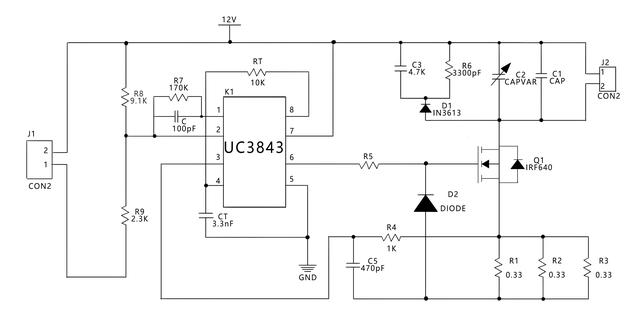

【發射部分電路圖】

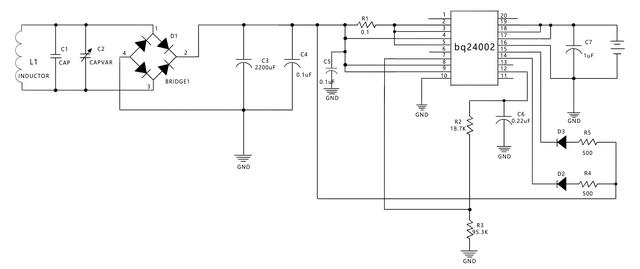

【接收部分電路圖】
MOS管封裝及應用
主要產品的封裝有：SOP-8 、TO-220（F）、TO-263、TO-247、TO-252、TO-251、SOT-23、SOT-223、SOT-89、QFN、AO3400等系列封裝產線。
【MOS管產品封裝】
廣泛應用于3C數碼、安防設備、測量儀器、廣電教育、家用電器、軍工/航天、可穿戴設備、汽車電子、網絡通信、物聯網IoT、新能源、醫療電子、照明電子、智能家居、電腦主板顯卡、MIDUMPC 、GPS、藍牙耳機、PDVD、車載DVD、汽車音箱、液晶顯示器、移動電源、手機電池（鋰電池保護板）、LED電源等產品。
