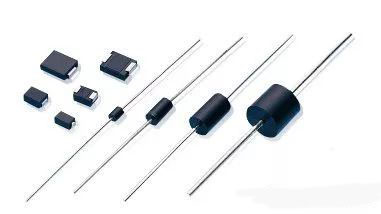

1.用數字萬用表的二極管檔位測量二極管。

測二極管時，使用萬用表的二極管的檔位。若將紅表筆接二極管陽（正）極，黑表筆接二極管陰（負）極，則二極管處于正偏，萬用表有一定數值顯示。若將紅表筆接二極管陰極，黑表筆接二極管陽極，二極管處于反偏，萬用表高位顯示為“1”或很大的數值，此時說明二極管是好的。

在測量時若兩次的數值均很小，則二極管內部短路；若兩次測得的數值均很大或高位為“1”，則二極管內部開路

2．用數字萬用表測量三極管

（1）用數字萬用表的二極管檔位測量三極管的類型和基極b

判斷時可將三極管看成是一個背靠背的PN結，如圖2.1所示。按照判斷二極管的方法，可以判斷出其中一極為公共正極或公共負極，此極即為基極b。對NPN型管，基極是公共正極；對PNP型管則是公共負極。因此，判斷出基極是公共正極還是公共負極，即可知道被測三極管是NPN或PNP型三極管。

（2）發射極e和集電極c的判斷

利用萬用表測量β（HFE）值的檔位，判斷發射極e和集電極c。將檔位旋至MFE基極插入所對應類型的孔中，把其于管腳分別插入c、e孔觀察數據，再將c、e孔中的管腳對調再看數據，數值大的說明管腳插對了。

（3）判別三極管的好壞

測試時用萬用表測二極管的檔位分別測試三極管發射結、集電結的正、反偏是否正常，正常的三極管是好的，否則三極管已損壞。如果在測量中找不到公共b極、該三極管也為壞管子。

（1）檢查三極管的兩個PN結。我們以PNP管為例來說明，一只PNP型的三極管的結構相當于兩只二極管，負極靠負極接在一起。我們首先用萬用表R×100或R×1K擋測一下e與b之間和e與c之間的正反向電阻。當紅表筆接b 時，用黑表筆分別接e和c應出現兩次阻值小的情況。然后把接b 的紅表筆換成黑表筆，再用紅表筆分別接e和c，將出現兩次阻值大的情況。被測三極管符合上述情況，說明這只三極管是好的。

（2）檢查三極管的穿透電流：我們把三極管c、e之間的反向電阻叫測穿透電流。用萬用表紅表筆接PNP三極管的集電極 c , 黑表筆接發射極 e，看表的指示數值，這個阻值一般應大于幾千歐，越大越好越小說明這只三極管穩定性越差。

（3）測量三極管的放大性能：分別用表筆接三極管的c和e看一下萬用表的指示數值，然后再c與b間連接一只50--100K的電阻看指針向右擺動的多少，擺動越大說明這只管子的放大倍數越高。外接電阻也可以用人體電阻代替，即用手捏住b和c.

一.萬用表檢測普通二極管的極性與好壞。

檢測原理：根據二極管的單向?qū)щ娦赃@一特點性能良好的二極管，其正向電阻小，反向電阻大；這兩個數值相差越大越好。若相差不多說明二極管的性能不好或已經損壞。

測量時，選用萬用表的“歐姆”擋。一般用R x100或R xlk擋，而不用Rx1或R x10k擋。因為Rxl擋的電流太大，容易燒壞二極管，R xlok擋的內電源電壓太大，易擊穿二極管.

測量方法：將兩表棒分別接在二極管的兩個電極上，讀出測量的阻值；然后將表棒對換再測量一次，記下第二次阻值。若兩次阻值相差很大，說明該二極管性能良好；并根據測量電阻小的那次的表棒接法(稱之為正向連接)，判斷出與黑表棒連接的是二極管的正極，與紅表棒連接的是二極管的負極。因為萬用表的內電源的正極與萬用表的“—”插孔連通，內電源的負極與萬用表的“＋”插孔連通。

如果兩次測量的阻值都很小，說明二極管已經擊穿；如果兩次測量的阻值都很大，說明二極管內部已經斷路：兩次測量的阻值相差不大，說明二極管性能欠佳。在這些情況下，二極管就不能使用了。

必須指出：由于二極管的伏安特性是非線性的，用萬用表的不同電阻擋測量二極管的電阻時，會得出不同的電阻值；實際使用時，流過二極管的電流會較大，因而二極管呈現的電阻值會更小些。

二.特殊類型二極管的檢測。

①穩壓二極管。穩壓二極管是一種工作在反向擊穿區、具有穩定電壓作用的二極管。其極性與性能好壞的測量與普通二極管的測量方法相似，不同之處在于：當使用萬用表的Rxlk擋測量二極管時，測得其反向電阻是很大的，此時，將萬用表轉換到Rx10k檔，如果出現萬用表指針向右偏轉較大角度，即反向電阻值減小很多的情況，則該二極管為穩壓二極管；如果反向電阻基本不變，說明該二極管是普通二極管，而不是穩壓二極管。 穩壓二極管的測量原理是：萬用表Rxlk擋的內電池電壓較小，通常不會使普通二極管和穩壓二極管擊穿，所以測出的反向電阻都很大。當萬用表轉換到Rx10k擋時，萬用表內電池電壓變得很大，使穩壓二極管出現反向擊穿現象，所以其反向電阻下降很多，由于普通二極管的反向擊穿電壓比穩壓二極管高得多，因而普通二極管不擊穿，其反向電阻仍然很大。

②發光二極管LED(Light EMitting Diode)。發光二極管是一種將電能轉換成光能的特殊二極管，是一種新型的冷光源，常用于電子設備的電平指示、模擬顯示等場合。它常采用砷化嫁、磷化嫁等化合物半導體制成。發光二極管的發光顏色主要取決于所用半導體的材料，可以發出紅、橙、黃、綠等四種可見光。發光二極管的外殼是透明的，外殼的顏色表示了它的發光顏色。 發光二極管工作在正向區域，其正向?qū)?開啟)工作電壓高于普通二極管。外加正向電壓越大，LED發光越亮，但使用中應注意，外加正向電壓不能使發光二極管超過其最大工作電流，以免燒壞管子。 對發光二極管的檢測方法主要采用萬用表的Rx10k擋，其測量方法及對其性能的好壞判斷與普通二極管相同。但發光二極管的正向、反向電阻均比普通二極管大得多。在測量發光二極管的正向電阻時，可以看到該二極管有微微的發光現象。

③光電二極管。光電二極管又稱為光敏二極管，它是一種將光能轉換為電能的特殊二極管，其管殼上有一個嵌著玻璃的窗口，以便于接受光線。光電二極管工作在反向工作區。無光照時，光電二極管與普通二極管一樣，反向電流很小(一般小于o．1uA)，光電管的反向電阻很大(幾十兆歐以上)；有光照時，反向電流明顯增加，反向電阻明顯下降(幾千歐到幾十千歐)，即反向電流(稱為光電流)與光照成正比。 光電二極管可用于光的測量，可當做一種能源(光電池)。它作為傳感器件廣泛應用于光電控制系統中。 光電二極管的檢測方法與普通二極管基本相同。不同之處是：有光照和無光照兩種情況下，反向電阻相差很大：若測量結果相差不大，說明該光電二極管已損壞或該二極管不是發光二極管。

穩壓管:

穩壓管所加電壓不超過穩壓值時和普通二極管相同,具有單向?qū)щ娦?用指針萬用表RX1K擋,表筆接二極管兩極,阻值較小黑表筆是穩壓二極管的正極.穩壓二極管在電路中反接.
