場效應管內部結構解析
功率場效應晶體管分為結型和絕緣柵型,但通常主要指絕緣柵型中的MOS型（Metal Oxide Semiconductor FET）,簡稱功率MOSFET（Power MOSFET）。結型功率場效應晶體管一般稱作靜電感應晶體管（Static Induction Transistor——SIT）。
其特點是用柵極電壓來控制漏極電流，驅動電路簡單，需要的驅動功率小，開關速度快，工作頻率高，熱穩定性優于GTR， 但其電流容量小，耐壓低，一般只適用于功率不超過10kW的電力電子裝置。
功率MOSFET的種類：按導電溝道可分為P溝道和N溝道。按柵極電壓幅值可分為；耗盡型；當柵極電壓為零時漏源極之間就存在導電溝道，增強型；對于N（P）溝道器件，柵極電壓大于（小于）零時才存在導電溝道，功率MOSFET主要是N溝道增強型。
場效應管內部結構
場效應管的內部結構和電氣符號如圖1所示；其導通時只有一種極性的載流子（多子）參與導電，是單極型晶體管。
導電機理與小功率場效應管相同，但結構上有較大區別，小功率場效應管是橫向?qū)щ娖骷瑘鲂?yīng)管大都采用垂直導電結構，又稱為VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐壓和耐電流能力。
場效應管工作原理
截止：漏源極間加正電源，柵源極間電壓為零。P基區與N漂移區之間形成的PN結J1反偏，漏源極之間無電流流過。
導電：在柵源極間加正電壓UGS，柵極是絕緣的，所以不會有柵極電流流過。但柵極的正電壓會將其下面P區中的空穴推開，而將P區中的少子—電子吸引到柵極下面的P區表面。
當UGS大于UT（開啟電壓或閾值電壓）時，柵極下P區表面的電子濃度將超過空穴濃度，使P型半導體反型成N型而成為反型層，該反型層形成N溝道而使PN結J1消失，漏極和源極導電。
基本特性

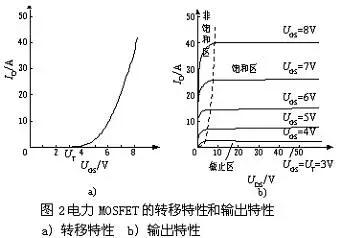

靜態特性；其轉移特性和輸出特性如圖2所示。
漏極電流ID和柵源間電壓UGS的關系稱為MOSFET的轉移特性，ID較大時，ID與UGS的關系近似線性，曲線的斜率定義為跨導Gfs
MOSFET的漏極伏安特性（輸出特性）：截止區（對應于GTR的截止區）；飽和區（對應于GTR的放大區）；非飽和區（對應于GTR的飽和區）。
電力 MOSFET工作在開關狀態，即在截止區和非飽和區之間來回轉換。電力MOSFET漏源極之間有寄生二極管，漏源極間加反向電壓時器件導通。電力 MOSFET的通態電阻具有正溫度系數，對器件并聯時的均流有利。

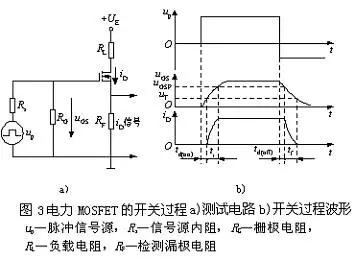

動態特性；其測試電路和開關過程波形如圖3所示。
開通過程；開通延遲時間td(on) —up前沿時刻到uGS=UT并開始出現iD的時刻間的時間段；
上升時間tr— uGS從uT上升到MOSFET進入非飽和區的柵壓UGSP的時間段；
iD穩態值由漏極電源電壓UE和漏極負載電阻決定。UGSP的大小和iD的穩態值有關，UGS達到UGSP后，在up作用下繼續升高直至達到穩態，但iD已不變。
開通時間ton—開通延遲時間與上升時間之和。
關斷延遲時間td(off) —up下降到零起，Cin通過Rs和RG放電，uGS按指數曲線下降到UGSP時，iD開始減小為零的時間段。
下降時間tf— uGS從UGSP繼續下降起，iD減小，到uGS。
關斷時間toff—關斷延遲時間和下降時間之和。
