5V降壓轉3.3V和3V都是低壓,兩個之間的壓差效率,所以效率和工作溫度這塊都會比較優秀,輸入和輸出的最低壓差外是越小越好。

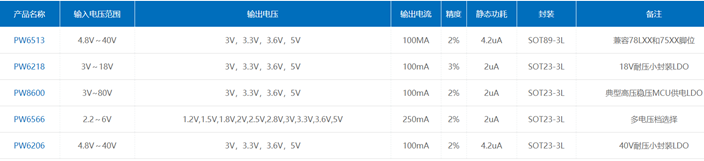

1, 如果電流比較小,可以用LDO:

PW6566 系列是使用 CMOS 技術開發的低壓差,高精度 輸出電壓,低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管,因而壓差低。

5V降壓轉3．3V或者3V,可以輸出1A以下,1A,2A,3A,5V降壓3．3vV可以輸出1A以下,1A,2A,3A的降壓芯片,不同輸出電流,芯片內置的整流MOS管也是不一,在成本上也是有大的差異,需要貼近合適的要求,來達到性價比最高的選型。

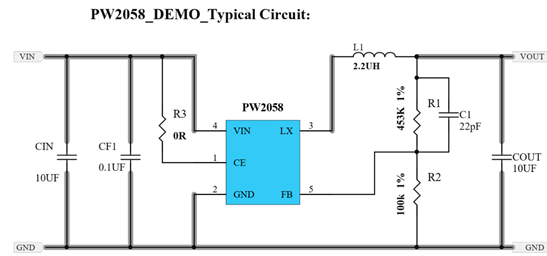

PW2058/PW2059 是一種恒頻、電流模式降壓轉換器。該器件集成了一個主開關和一個同步整流器,無需外加肖特基二極管就可以實現高效率。它是用單電池鋰離子電池為便攜式設備供電的理想選擇。輸出電壓可調低至 0．6V, PW2058/PW2059 還可在 100%的占空比下進行低電壓降操作,延長了便攜式系統的電池壽命。該裝置提供 PWM 控制和 PFM 模式開關控制兩種工作模式,可在更寬的負載范圍內實現高效率。

特征

·效率高達 96%

·1．5MHz 恒頻運行

· 800mA 輸出電流

·不需要肖特基二極管

·2V 至 6V 輸入電壓范圍

·輸出電壓低至 0．6V

·低負載下高效率的 PFM 模式

·退出運行時 100%占空比

·低靜態電流: 20μ A

·斜坡補償電流模式控制,以獲得良好的線路和負載瞬態響應

·短路保護

·熱故障保護

·涌流限制和軟啟動

·<1μA 關斷電流

·SOT23-5 包

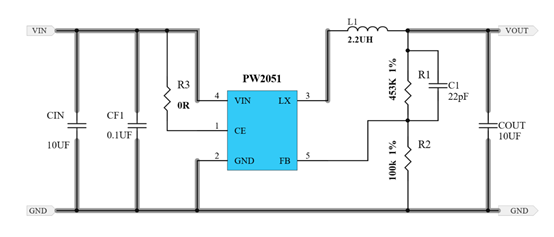

PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控制電路等構成的 CMOS 降壓型 DC/DC 調整器。利用 PWM/PFM 自動切換控制電路達到可調占空比,具有全輸入電壓范圍內的低紋波、高效率和大輸出電流等特點。 PW2051 內置功率 MOSFET, 集成了過壓、過流、過熱、短路等諸多保護電路,在超過控制值時會自動斷開,以保護芯片。本產品結合了微型封裝和低消耗電流等特點,最適合在移動設備的電源內部使用。 PW2051 采用 SOT23-5L 封裝配合較少的外圍原件使其非常適用于便攜式產品．

產品特點

· 最大效率可達 95%

· 最大輸出電流 1．5A

· 超低靜態電流 40μA

· 甚小輸出紋波 <±0．4%

· 低壓操作 可達 100%占空比

· PWM/PFM 自動切換 占空比自動可調以保持全負載范圍內的高效率、低紋波

· 短路保護

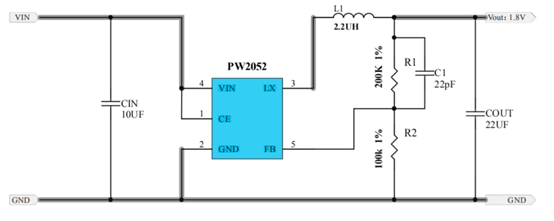

PW2052 是一種高效率、高頻同步 DC-DC 降壓調節器。 100%的人占空比特性提供低壓差操作,延長便攜式系統的電池壽命。內部同步開關提高了效率,消除了對外部肖特基的需要二極管。在關機模式下,輸入電源電流小于 1?A。限流保護和片上熱關機功能可防止過載或環境溫度。

特征

· 內部開關低 RDS(ON)(頂部/底部): 180/100m?

· 2．5V～5．5V 輸入電壓范圍

· 2A 輸出電流

· 1MHz 開關頻率使

· 外部部件

· 內部軟啟動限制涌流

· 內部補償功能

· 100%退出運行

· 符合 RoHS 標準且無鹵素

· SOT-23-5 包

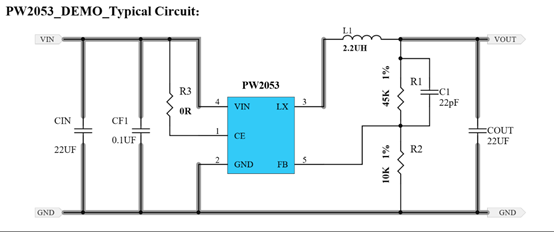

PW2053 是一種高效單片同步降壓調節器,使用恒定的頻率,電流模式架構。該設備有可調版本。供電電流在空載情況下,<40uA 停機。 2．5V 至 5．5V 輸入電壓范圍使 PW2053 非常適合單鋰離子電池供電的應用。 100% 占空比低壓差操作,延長便攜式系統的電池壽命 ．PWM/PFM 模式操作為噪聲敏感應用提供非常低的輸出紋波電壓。開關頻率為內部設置為 1．2MHz,允許使用小型表面貼裝電感器和電容器。低輸出電壓很容易支持 0．6V 反饋參考電壓。

PW2053 采用薄型(1 毫米) 5 針薄型 SOT 封裝,提供可調版本。

特征

效率高達 96%

2．5V 至 5．5V 輸入電壓范圍

1．2MHz 恒頻運行

高達 3．0A 電流輸出

不需要肖特基二極管

低負載下高效率的 PFM 模式

過熱保護

低靜態電流: 40uA

短路保護

涌流限制和軟啟動

100%占空比

SOT23-5 包
