快恢復二極管（Fast Recovery Diode, FRD）在電路設計中扮演著至關重要的角色，其快速反向恢復特性使其成為高頻、高效率電力電子應用中的核心元件。以下將從快恢復二極管的基本特性、工作原理及其在電路設計中的具體應用和作用等方面進行詳細闡述，旨在全面解析其在現代電子技術中的重要性。

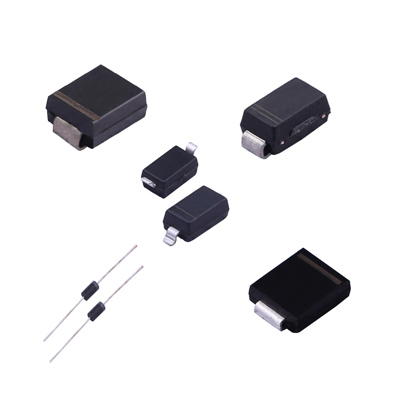

一、快恢復二極管的基本特性
快恢復二極管是一種具有快速反向恢復時間的二極管，其主要特點包括：
快速反向恢復時間：快恢復二極管的反向恢復時間非常短，通常在數十納秒到數百納秒之間。這意味著在反向電壓作用下，二極管能夠迅速從導通狀態恢復到截止狀態，有效減少了反向恢復電流，降低了開關損耗和電磁干擾（EMI）。
低正向壓降：與普通二極管相比，快恢復二極管的正向壓降較低，通常在0.4V至0.6V之間。這有助于在正向導通時減少功耗和熱量產生，提高電路效率。
高反向耐壓能力：快恢復二極管具有較高的反向耐壓能力，能夠在較高的反向電壓下保持穩定的截止狀態，從而提高了電路的可靠性和安全性。
良好的溫度特性：快恢復二極管在高溫工作條件下仍能保持高效的電流控制和能量轉換能力，適應各種惡劣的工作環境。
二、快恢復二極管的工作原理
快恢復二極管的工作原理基于PN結的特性。它主要由兩個PN結組成，通過定向摻雜和特殊結構設計，使得其在正向偏置下能夠迅速導通，在反向偏置下則能夠迅速恢復截止狀態。具體來說：
正向偏置：當快恢復二極管的正極接高電位、負極接低電位時，PN結進入導通狀態，電流得以通過。此時，二極管的正向壓降較低，功耗和熱量產生較少。
反向偏置：當快恢復二極管的極性反轉，即正極接低電位、負極接高電位時，PN結迅速恢復截止狀態，反向電流迅速減小至零。這一過程中，由于快恢復二極管的反向恢復時間非常短，因此能夠迅速響應電壓和電流的變化，保持電路的穩定性和效率。
三、快恢復二極管在電路設計中的具體應用和作用
開關電源：
整流作用：在交流電轉換為直流電的過程中，快恢復二極管能夠有效實現整流功能。在交流電的正半周期內，二極管正向導通，電流通過；在負半周期內，二極管反向快速恢復，電流截止。通過這種方式，快恢復二極管將交流電轉換為平滑的直流電輸出。
續流作用：在電感負載電路中，當開關元件關閉時，電感中的能量會反向釋放。此時，快恢復二極管作為續流二極管使用，能夠迅速導通并吸收這部分能量，從而保護開關元件免受反向電壓沖擊。
逆變器：
逆變器是將直流電轉換為交流電的裝置，廣泛應用于太陽能發電、風力發電等領域。在逆變器中，快恢復二極管作為開關元件使用，能夠快速地實現直流到交流的轉換。其快速反向恢復的特性使得逆變器能夠在高頻工作條件下保持高效的能量轉換和穩定的輸出性能。
電機控制：
在電機控制電路中，快恢復二極管被廣泛應用于電機的驅動和控制。它可以用于電機的快速啟停和正反轉控制，提高電機的響應速度和運行效率。同時，快恢復二極管還可以作為過流保護元件使用，當電機電流過大時能夠迅速截止電流，保護電機免受損壞。
PWM脈寬調制器：
PWM脈寬調制器是一種通過調節脈沖寬度來控制電機轉速或電源輸出的設備?？旎謴投O管在PWM調制器中用于實現快速的電流切換，確保電機或電源能夠按照預定的脈沖寬度進行工作。其快速反向恢復的特性使得PWM調制器能夠在高頻工作條件下保持高精度的電流控制和穩定的輸出性能。
變頻器：
變頻器是一種將固定頻率的交流電轉換為可變頻率的交流電的電子設備。在變頻器中，快恢復二極管用于整流和逆變過程。其快速反向恢復的特性使得變頻器能夠在高頻工作條件下實現高效的能量轉換和穩定的輸出性能。同時，快恢復二極管還能夠降低變頻器的開關損耗和電磁干擾（EMI），提高系統的整體效率。
光伏逆變器：
在光伏發電系統中，光伏逆變器是將直流電轉換為交流電的關鍵部件。快恢復二極管在光伏逆變器中起到整流和開關的作用。其快速反向恢復的特性使得光伏逆變器能夠在高頻工作條件下保持高效的能量轉換和穩定的輸出性能。同時，快恢復二極管還能夠減少光衰和熱損，提高光伏逆變器的整體效率和可靠性。
電子鎮流器：
在熒光燈等氣體放電燈的電子鎮流器中，快恢復二極管被廣泛應用于啟動和限流電路中。其內部特殊的結構（如PIN結型二極管）使得快恢復二極管具有較短的反向恢復時間和較低的正向壓降。這些特性使得電子鎮流器能夠在高頻工作條件下實現高效的啟動和限流功能，提高氣體放電燈的穩定性和使用壽命。
四、快恢復二極管與電阻在電路中的配合應用
在實際電路設計中，快恢復二極管常與電阻配合使用以實現特定的電路功能和優化電路性能。例如：
緩沖電路：
在高頻開關電源和逆變器中，緩沖電路用于減少開關過程中產生的電壓尖峰和電磁干擾（EMI）。快恢復二極管與電阻配合使用可以有效地吸收和抑制這些尖峰電壓，保護功率開關器件。典型的緩沖電路包括RCD緩沖器，其中電阻R與快恢復二極管D串聯，再與電容C并聯。
鉗位電路：
鉗位電路用于限制電壓的最大值，防止電壓過高對電路中的器件造成損壞?？旎謴投O管與電阻串聯后并聯在被保護的電路兩端，當電路電壓超過設定值時，二極管導通，將過高的電壓通過電阻消耗掉，從而保護電路。
整流電路：
在高頻整流電路中，快恢復二極管被廣泛用于全波整流和橋式整流。為了優化整流電路性能，電阻可用于分壓和限流，確保二極管在最佳工作狀態下運行。
五、結論
綜上所述，快恢復二極管以其快速反向恢復時間、低正向壓降、高反向耐壓和良好的溫度特性等性能優勢，在開關電源、逆變器、電機控制、PWM脈寬調制器、變頻器等多種電子電路中發揮著重要作用。它不僅能夠提高電路的效率、穩定性和可靠性，還能夠降低功耗和熱量產生，是現代電子技術中不可或缺的重要元件之一。隨著電力電子技術的不斷發展，快恢復二極管的應用領域還將不斷拓展，其在未來電子技術中的地位和作用也將更加重要。
