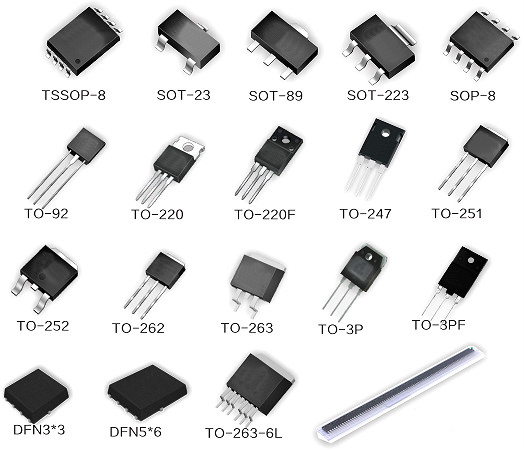

在電子電路設計領域，場效應管（FET）和三極管（BJT）作為兩種主要的半導體器件，各自以其獨特的性能特點在不同應用場景中發揮著關鍵作用。本文將深入剖析這兩種器件的工作原理、性能特性以及應用領域，并提供實用的選型建議，以幫助工程師們在實際設計中做出明智的選擇。
一、三極管（BJT）：電流控制的放大與開關元件
（一）工作原理
三極管是一種電流控制器件，其核心功能是將微弱的輸入電流信號放大。以NPN型三極管為例，當在基極施加一個小電流Ib時，在集電極能夠獲得一個較大的電流Ic。這種電流放大的本質在于基極電流對集電極電流的控制作用，其放大倍數β（即Ic/Ib）是衡量三極管放大能力的重要參數。
（二）工作狀態
三極管具有三種基本工作狀態：
截止狀態：當基極電流Ib為零或不足以使三極管導通時，集電極與發射極之間幾乎無電流流過，相當于開關斷開。
放大狀態：在合適的偏置條件下，基極電流Ib對集電極電流Ic起到控制作用，實現電流放大功能。此時，三極管工作在線性區域，輸出電流與輸入電流呈比例關系。
飽和狀態：當基極電流Ib足夠大，使得集電極電流Ic達到飽和值時，集電極與發射極之間的電壓降很小，相當于開關閉合。
（三）應用領域
由于三極管能夠在較寬的電流范圍內實現高效的電流放大，并且具有良好的線性特性，因此廣泛應用于以下領域：
信號放大電路：如音頻放大器、射頻放大器等，能夠將微弱的輸入信號放大到足夠的幅度，以滿足后續處理和傳輸?shù)囊蟆?/div>
開關電路：在數字電路中，三極管常被用作開關元件，實現對電路的快速通斷控制，如驅動繼電器、LED指示燈等。
電源管理電路：在一些線性穩壓電源中，三極管作為調整管，通過改變其導通程度來穩定輸出電壓。
二、場效應管（FET）：電壓控制的高效開關與放大元件
（一）工作原理
場效應管是一種電壓控制器件，其導電性能由柵極與源極之間的電壓Vgs決定。以增強型N溝道場效應管為例，當柵極電壓高于一定閾值時，將在源極和漏極之間形成導電通道，電流得以流過。通過改變柵極電壓，可以控制導電通道的寬度，進而調節漏極電流Id。
（二）類型與特點
場效應管主要分為耗盡型和增強型兩大類，每類又包含N溝道和P溝道兩種類型。與三極管相比，場效應管具有以下顯著特點：
高輸入阻抗：由于柵極與源極之間存在絕緣層，場效應管的輸入阻抗極高，幾乎不從信號源吸取電流，因此在需要高阻抗輸入的電路中具有獨特優勢。
低噪聲特性：場效應管在放大低電平信號時產生的噪聲較小，適用于對信噪比要求較高的場合，如射頻前端電路、音頻前置放大器等。
低功耗運行：場效應管在工作時不需要基極電流（如三極管那樣），因此功耗較低，特別適合于電池供電的便攜式設備。
高速開關能力：場效應管的響應速度較快，適用于高頻開關應用，如開關電源、電機驅動電路等。
（三）應用領域
場效應管的高性能特性使其在現代電子設備中得到廣泛應用：
開關電源：利用場效應管的高速開關特性，實現高效的電能轉換，提高電源的效率和功率密度。
電機驅動電路：在直流電機和步進電機的驅動中，場效應管能夠承受高電壓和大電流，并且具備快速的開關響應，確保電機的平穩運行和精確控制。
信號放大與處理：在一些對噪聲敏感的信號放大電路中，場效應管作為前置放大器，能夠有效降低噪聲，提高信號質量。
三、場效應管與三極管的對比分析
（一）控制方式
場效應管是電壓控制器件，通過柵極電壓來調節導電性能；而三極管是電流控制器件，依靠基極電流來控制集電極電流。這種控制方式的差異導致了兩者在電路設計和應用中的不同特點。
（二）輸入阻抗與噪聲性能
場效應管的輸入阻抗遠高于三極管，這意味著在信號源內阻較高的情況下，場效應管能夠更有效地獲取信號，減少信號衰減。同時，場效應管的低噪聲特性使其在放大微弱信號時更具優勢，能夠保持較高的信號完整性。
（三）功耗與效率
由于場效應管在工作時不需要基極電流，其功耗通常低于三極管，特別是在靜態工作條件下。此外，在開關應用中，場效應管的快速開關特性能夠減少開關損耗，提高電路效率。
（四）放大能力與工作穩定性
三極管的放大倍數β通常較高，能夠在較小的輸入信號下實現較大的輸出信號變化，適用于需要高增益的放大電路。然而，三極管的工作穩定性受溫度影響較大，工作點容易漂移；而場效應管的溫度穩定性較好，更適合在環境溫度變化較大的場合使用。
（五）導通電阻與開關效率
場效應管的導通電阻較低，特別是在大電流應用中，這有助于降低導通損耗，提高開關效率。這也是為什么在許多功率開關應用中，場效應管逐漸成為首選器件的原因之一。
四、選型指南：如何根據應用場景選擇合適的器件
（一）高阻抗輸入與低噪聲要求
在需要高阻抗輸入的電路中，如測量儀器的前置放大器、無線通信設備的射頻前端等，場效應管是更理想的選擇。其高輸入阻抗特性能夠避免對信號源造成過大的負載影響，同時低噪聲性能確保信號的高質量放大。
（二）低功耗與便攜式設備
對于電池供電的便攜式設備，如智能手機、平板電腦、可穿戴設備等，場效應管的低功耗特性能夠有效延長設備的續航時間。在這些設備中，場效應管廣泛應用于電源管理電路、信號處理模塊等。
（三）高增益與線性放大應用
當電路需要較高的放大增益，如音頻功率放大器、儀器儀表的信號放大電路等，三極管的優勢得以體現。通過合理設計偏置電路和反饋網絡，三極管能夠實現所需的高增益放大功能。
（四）功率開關與電機驅動
在大功率開關應用和電機驅動電路中，場效應管的低導通電阻和高速開關能力使其成為首選器件。例如，在電動汽車的電機控制器、工業自動化設備的驅動電路中，場效應管的應用能夠提高系統的效率和可靠性。
（五）溫度穩定性與惡劣環境適應性
如果電路工作在溫度變化較大的環境中，如戶外設備、航空航天電子系統等，場效應管的溫度穩定性優勢將確保電路性能的一致性和可靠性。
五、總結
場效應管和三極管作為電子電路中的核心半導體器件，各自擁有獨特的性能特點和適用場景。在實際的電路設計過程中，工程師們需要根據具體的應用需求、性能指標以及工作環境等因素，綜合權衡兩者的優勢與局限性，做出合理的選型決策。隨著電子技術的不斷發展，這兩種器件也在不斷演進和優化，為電子設備的創新和性能提升提供了堅實的基礎。
