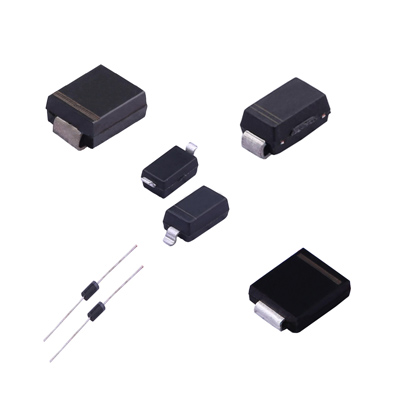

功率二極管的選型原則介紹
在電力電子線路的廣袤領域中，功率二極管作為最基本的組成單元之一，以其獨特的單向?qū)щ娦裕陔娐返恼鳌Ⅲ槲弧⒗m(xù)流等方面發揮著不可替代的作用。同時，在外圍電路中，二極管主要起到防反作用，有效防止電流反灌造成器件損壞，為電路的穩定運行保駕護航。
在電力電子線路的廣袤領域中，功率二極管作為最基本的組成單元之一，以其獨特的單向?qū)щ娦裕陔娐返恼鳌Ⅲ槲弧⒗m(xù)流等方面發揮著不可替代的作用。同時，在外圍電路中，二極管主要起到防反作用，有效防止電流反灌造成器件損壞，為電路的穩定運行保駕護航。
功率二極管在工作過程中，其總損耗主要源自通態損耗和開關損耗。不同類型的功率二極管在損耗特性上存在差異。肖特基二極管以其卓越的通態損耗和開關損耗性能，在眾多功率二極管中脫穎而出，成為優先選擇的對象。然而，當溫度升高至100攝氏度時，肖特基二極管的截止損耗影響不容忽視，必須納入考量范圍。
對于快恢復二極管，降低開關損耗的關鍵在于選擇反向恢復時間較小的產品。但需要注意的是，trr較小的快恢復二極管其峰值電壓（Vp）會相應增加，因此在選擇時，要對損耗的影響進行綜合權衡，做出折中考慮。在一般情況下，對于開關頻率在幾十千赫茲的電源應用，選擇反向恢復時間在75納秒的HER產品即可滿足需求。
功率二極管的選型是一門綜合考量的藝術，需遵循以下原則：
最大電壓和電流：根據電路的工作條件和具體要求，精準選擇具有足夠最大電壓和電流承受能力的功率二極管。最大電壓和電流是功率二極管最基本的性能參數，直接決定了其是否能夠勝任電路的工作需求。
反向恢復時間：依據電路的工作頻率和性能要求，合理選擇具有合適反向恢復時間的功率二極管。反向恢復時間是指功率二極管從反向截止狀態恢復到正向?qū)顟B(tài)所需的時間。反向恢復時間越短，反向恢復損耗越小，功率二極管的可靠性越高。
正向?qū)娮瑁航Y(jié)合電路的功率需求和效率要求，優選具有較小正向?qū)娮璧墓β识O管。正向?qū)娮柙叫。β识O管在導通狀態下能量損失越少，整體效率越高。
開關頻率：根據電路的開關頻率特性，精準選擇具有相應開關頻率能力的功率二極管。功率二極管的開關頻率越高，開關損耗隨之增大，效率則會降低。因此，需根據電路實際的開關頻率需求，審慎選擇合適的功率二極管。
散熱能力：依據電路的功率水平和散熱條件，合理選擇具有合適散熱能力的功率二極管。功率二極管的散熱能力越強，工作時的溫升越低，可靠性越高。
成本因素：在滿足電路性能和可靠性要求的前提下，綜合考慮成本因素，選擇性價比高的功率二極管。不同品牌、型號的功率二極管價格存在差異，需根據電路的實際成本預算，挑選合適的產品。
總之，功率二極管的選型并非簡單的參數匹配，而是一個綜合考量電路實際需求和多種因素的復雜過程。只有在充分理解電路特性、深入分析功率二極管性能參數的基礎上，才能精準選擇出最合適的功率二極管，從而確保電力電子線路的高效、穩定和可靠運行。
