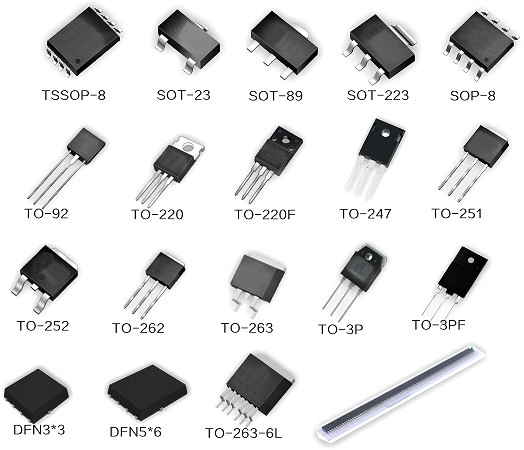

一、低壓應用的挑戰與解決方案

在低壓應用中，如使用5V電源的場合，傳統的圖騰柱結構由于三極管的be結存在約0.7V的壓降，導致最終加在MOS管柵極上的電壓僅為4.3V。若選用標稱柵極電壓為4.5V的MOS管，則存在一定的風險。類似的問題也出現在3V或其他低壓電源的應用中。

為解決這一問題，可以采用專門設計的驅動電路，通過優化電路結構和元件選擇，確保在低壓條件下MOS管能夠獲得足夠的柵極電壓，從而保證其正常導通和關斷。

二、寬電壓應用的難點與應對策略

寬電壓應用中，輸入電壓的波動會導致PWM電路提供給MOS管的驅動電壓不穩定。許多MOS管內置了穩壓管以限制柵極電壓的幅值，確保MOS管在高柵極電壓下的安全。然而，當驅動電壓超過穩壓管的電壓時，會引起較大的靜態功耗。

此外，若簡單采用電阻分壓的方式降低柵極電壓，雖然在輸入電壓較高時MOS管工作良好，但在輸入電壓降低時，柵極電壓可能不足，導致導通不徹底，增加功耗。

針對寬電壓應用，需要設計一種能夠適應電壓波動的驅動電路，確保MOS管在不同輸入電壓下都能穩定工作，同時避免因電壓波動帶來的額外功耗。

三、雙電壓應用的設計要求

在一些控制電路中，邏輯部分使用典型的5V或3.3V數字電壓，而功率部分則使用12V甚至更高的電壓，且兩者采用共地連接。這種雙電壓應用場景要求低壓側能夠有效控制高壓側的MOS管，同時高壓側的MOS管也需面對上述低壓和寬電壓應用中提到的問題。

為滿足雙電壓應用的需求，需要設計一種特殊的電路，使得低壓側的控制信號能夠準確地驅動高壓側的MOS管，確保整個系統的穩定和高效運行。

四、MOS驅動電路的關鍵特性

用低端電壓和PWM驅動高端MOS管：通過巧妙的電路設計，使得低壓側的PWM信號能夠有效地驅動高壓側的MOS管，實現對高壓功率部分的精確控制。

用小幅度的PWM信號驅動高柵極電壓需求的MOS管：即使PWM信號的幅度較小，也能通過特定的電路結構提升驅動能力，滿足MOS管對高柵極電壓的需求。

柵極電壓的峰值限制：通過內置或外加的穩壓裝置，對MOS管的柵極電壓進行峰值限制，保護MOS管免受過高電壓的損害，同時減少靜態功耗。

輸入和輸出的電流限制：在電路中加入電流限制措施，防止過大的輸入和輸出電流對MOS管和整個電路造成損害，提高系統的可靠性。

通過使用合適的電阻，可以達到很低的功耗：精心選擇電阻值，優化電路的功耗特性，使得驅動電路在運行過程中消耗的功率最小化。

PWM信號反相：對于需要反相控制的場合，如NMOS的應用，可以通過前置一個反相器來解決PWM信號的相位問題。

五、MOS驅動電路的實際應用案例

在實際應用中，MOS驅動電路被廣泛應用于各種電子設備和系統中。例如，在電機驅動系統中，MOS驅動電路能夠高效地控制電機的啟動、運行和停止，實現對電機速度和轉矩的精確調節。在電源管理系統中，MOS驅動電路用于控制功率MOS管的導通和關斷，實現高效的電源轉換和管理。

六、總結與展望

MOS驅動電路在現代電子技術中扮演著至關重要的角色。隨著電子設備對性能、效率和可靠性的要求不斷提高，MOS驅動電路的設計也面臨著越來越多的挑戰。通過深入研究和創新設計，開發出能夠適應各種復雜電壓場景的MOS驅動電路，對于推動電子技術的發展具有重要意義。未來，隨著新材料、新工藝的不斷涌現，MOS驅動電路將朝著更高效率、更低功耗、更小體積的方向發展，為電子設備的智能化、便攜化提供更強大的動力支持。
