在電子電路設計領域，MOS管（MOSFET）與驅動芯片的選型至關重要，直接關系到系統的穩定性、效率以及可靠性。恰當?shù)脑骷ヅ洳呗?，不僅有助于降低功耗，還能顯著提升系統整體性能，為電路的高效運行奠定基礎。

一、MOS管的選型關鍵參數

（一）MOS管類型

MOS管主要分為N溝道和P溝道兩種類型，它們?cè)趹?yīng)用場景上各有特點：

N溝道MOS管：通常被廣泛應用于低端開關電路中。其優勢在于具有較低的導通電阻和較高的載流能力，并且開關速度較快，這使得它非常適合用于對能效要求較高的應用場合，如電源管理系統、逆變器等。在這些應用中，N溝道MOS管能夠有效降低能量損耗，提高電能轉換效率。

P溝道MOS管：則主要應用于高端開關電路，尤其在一些低功耗的電路設計中較為常見。雖然其導通電阻相對較大，但能夠在一定程度上簡化電路設計，降低電路復雜度，因此常被用于負載開關等應用中，方便設計人員進行整體電路布局和優化。

在大多數高功率電路設計中，N溝道MOS管往往是首選。這是因?yàn)镹溝道MOS管在高功率應用場景下，能夠提供更高的效率和更低的損耗，更好地滿足高功率輸出的需求，有助于提升整個系統的性能和能效比。

（二）額定電流（ID）與額定電壓（VDS）

額定電流（ID）：這是MOS管所能承受的最大連續電流值。在選型過程中，應根據具體應用中的負載電流大小來選擇合適的MOS管，并且要確保所選MOS管的額定電流大于實際工作中的最大負載電流，同時留出一定的裕量。這樣可以有效避免因過載而導致的MOS管損壞，提高系統的可靠性和穩定性。

額定電壓（VDS）：它代表MOS管在斷開狀態下所能承受的最大漏源電壓。為了保證MOS管在實際工作中的安全性，所選MOS管的額定電壓應高于實際工作電壓，并且通常建議預留至少20%-30%的裕量。特別是在高頻開關應用中，由于電壓變化速度快、幅值可能較大，預留足夠的裕量顯得尤為重要，可以防止因電壓尖峰等原因造成的MOS管擊穿等故障。

（三）導通電阻（RDS(on)）

導通電阻是MOS管在開啟狀態下，源極與漏極之間的電阻值。它直接影響著MOS管的功耗和發熱情況。較低的RDS(on)意味著在導通狀態下，MOS管的電阻損耗較小，從而有助于降低功耗，提高系統的能效。特別是在大電流應用場景下，導通電阻的大小對系統效率的影響更為顯著。例如，在電動汽車的電機驅動系統中，使用低RDS(on)的MOS管能夠有效減少能量在傳輸和轉換過程中的損耗，提升車輛的續航里程和動力性能。

（四）柵極驅動電壓（VGS）

柵極驅動電壓決定了MOS管的開啟和關閉狀態。一般來說，常見的VGS范圍為±20V。然而，在一些低電壓控制應用中，如采用3.3V或5V微控制器進行驅動的電路，就需要選擇具有較低閾值電壓（Vth）的MOS管。這樣可以確保微控制器輸出的低電壓信號能夠可靠地驅動MOS管，使其正常工作，避免因驅動電壓不足導致MOS管無法完全導通或截止，進而影響電路的性能和效率。

（五）開關速度

MOS管的開關速度主要受到柵極電荷（Qg）和寄生電容（Ciss、Coss、Crss）的影響。具有低Qg值的MOS管能夠更快地完成充放電過程，從而減少開關時間，降低在開關過程中處于線性區域的時間，進而減少轉換損耗。在高頻電路應用中，如DC-DC電源轉換器、PWM電機控制系統等，選擇開關速度快的MOS管對于提升整個系統的效率和減少發熱至關重要?？焖俚拈_(kāi)關特性可以使電源供應更穩定，電機運行更平穩，提高設備的整體性能。

（六）散熱能力

MOS管在工作過程中會產生熱量，其功耗主要由導通損耗和開關損耗組成。為了確保MOS管能夠在長時間工作下保持良好的性能，必須充分考慮其散熱需求。常見的散熱措施包括：

選用低RDS(on)的MOS管：通過降低導通電阻來減少功耗，從而減少熱量的產生。這是從源頭上控制熱量生成的有效方法。

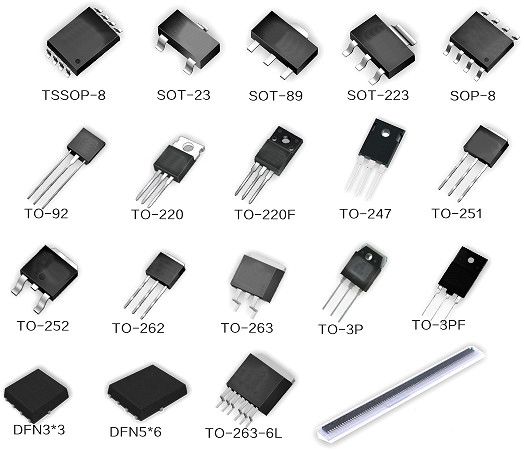

選擇適合的封裝形式：不同的封裝形式具有不同的散熱性能，如TO-220、DPAK、DFN等封裝。根據具體的應用需求和工作環境，選擇散熱性能良好的封裝形式，有助于將熱量快速散發出去，降低芯片溫度。

設計合理的PCB散熱路徑：在PCB布局中，采用大面積銅箔、安裝散熱片等方式，為熱量的傳導和散發提供良好的路徑，使熱量能夠迅速傳遞到周圍環境中，保持MOS管的穩定工作溫度。

二、驅動芯片的選型關鍵參數

（一）驅動電壓與驅動能力

MOS管的柵極需要特定的電壓來驅動，以確保其能夠可靠地開啟和關閉。根據不同的供電電壓需求，驅動芯片的選擇也有所不同：

低壓MOS管（如5V、12V供電）：這類MOS管通?？梢灾苯佑蓡纹瑱C(jī)或低壓驅動IC進行驅動。在選擇驅動芯片時，要確保其輸出電壓與MOS管的柵極驅動電壓要求相匹配，以實現穩定的驅動控制。

高壓MOS管（如24V、48V甚至更高）：對于高壓MOS管，需要專門的MOSFET驅動芯片來提供足夠的驅動電壓和電流。常見的高壓驅動芯片有IR2110、TC4420等，它們能夠滿足高壓MOS管的驅動需求，確保在高電壓工作環境下MOS管的可靠開通和關斷。

驅動能力是衡量驅動芯片性能的重要指標之一，通常以峰值電流來表示，如2A、4A、10A等。驅動芯片的驅動能力決定了它能否快速為MOS管的柵極充放電，從而確保MOS管能夠快速地進行開關動作，減少開關過程中的損耗。較強的驅動能力有助于提高系統的整體效率和響應速度。

（二）開關速度

驅動芯片的響應時間和輸出電流能力對MOS管的開關速度有著直接的影響。較快的驅動速度可以有效縮短MOS管在開關過程中處于線性區域的時間，降低在此期間的功率損耗，進而減少開關損耗。這對于提高高頻電路的效率尤為重要，能夠使電路在高頻率下穩定、高效地運行，同時也有助于降低MOS管的發熱程度，提高系統的可靠性。

（三）輸入邏輯電平

不同的驅動芯片支持的輸入邏輯電平各不相同，常見的包括：

TTL電平（0V-5V）：適用于一些傳統的數字電路和微控制器接口，具有良好的兼容性和通用性。

CMOS電平（3.3V-5V）：隨著低電壓數字芯片的廣泛應用，CMOS電平的驅動芯片能夠更好地與這些芯片進行配合，滿足現代電子設備對低功耗、低電壓設計的需求。

高壓輸入（如10V-20V）：在一些特殊的高壓控制電路或工業應用中，需要使用支持高壓輸入的驅動芯片，以適應高電壓信號的驅動需求。

在選型時，必須確保所選驅動芯片的輸入邏輯電平與控制信號的電平相匹配，避免因電平不兼容而導致的信號傳輸錯誤或驅動失效等問題，保證整個電路的正常運行。

（四）隔離與非隔離驅動

非隔離驅動：這種驅動方式適用于低壓且在同一參考地的電路系統，如常見的DC-DC電源管理系統。在這種情況下，由于電路電壓較低且地電位相同，采用非隔離驅動可以簡化電路設計，降低成本，同時也能滿足一般的驅動需求。

隔離驅動：在高壓或需要浮動驅動的應用場合，如半橋、全橋逆變器等，隔離驅動是必不可少的。通過采用光耦合、變壓器隔離等隔離技術，可以有效地將控制電路與高壓驅動電路之間進行電氣隔離，防止高壓側的干擾或故障影響到控制電路，提高系統的安全性和可靠性。

（五）封裝與散熱

驅動芯片的封裝形式不僅影響其安裝方式，還對其散熱能力有著重要影響。常見的封裝形式有：

SOP/DIP封裝：這類封裝形式通常適用于低功耗的應用場合。它們具有結構簡單、成本較低的特點，方便在普通的PCB上進行安裝和焊接。

QFN/DFN封裝：屬于小型化封裝，具有體積小、重量輕的優勢，適用于高密度PCB設計，在便攜式電子設備等對空間要求較高的應用中得到廣泛應用。

TO-220/TO-263封裝：則適用于大功率驅動應用，能夠承受較大的電流和功率，并且具有較好的散熱性能，有助于將芯片工作時產生的熱量及時散發出去，保證驅動芯片在高負荷工作條件下的穩定性和可靠性。

三、MOS管與驅動芯片的匹配原則

在選型過程中，為了確保MOS管與驅動芯片能夠協同工作，實現高效驅動，需要綜合考慮以下匹配原則：

（一）電壓匹配

驅動芯片的輸出電壓必須與MOS管的柵極驅動要求相匹配。例如，如果MOS管的柵極驅動電壓（VGS）為10V，那么所選驅動芯片應能夠提供至少10V的穩定輸出電壓，以保證MOS管能夠可靠地開啟和關閉，避免因驅動電壓不足導致MOS管工作異常，影響整個電路的性能。

（二）驅動電流匹配

MOS管的柵極電荷量決定了其開啟和關閉過程中所需的電流大小。驅動芯片應具備足夠的驅動電流能力，以滿足MOS管柵極充放電的需求，確?？焖?、準確的開關動作。如果驅動電流不足，可能會導致MOS管開關速度變慢，增加開關損耗，甚至出現開關不完全的情況，影響電路的正常運行。

（三）邏輯電平兼容

控制端輸出的信號電平必須與驅動芯片的輸入電平相兼容。這是保證控制信號能夠準確無誤地傳遞到驅動芯片的前提條件。如果兩者電平不匹配，可能需要進行電平轉換，但這樣會增加電路的復雜度和潛在的故障點。因此，在選型時應盡量選擇與控制信號電平直接兼容的驅動芯片，簡化電路設計，提高系統的可靠性和穩定性。

（四）開關速度匹配

MOS管和驅動芯片的開關速度應相互匹配。過快或過慢的開關速度都可能導致過大的開關損耗或電磁干擾等問題。如果驅動芯片的驅動速度過快，而MOS管的開關速度跟不上，可能會引起MOS管內部的應力過大，影響其壽命；反之，如果驅動速度過慢，會導致MOS管在開關過程中停留在線性區域的時間過長，增加損耗和發熱。因此，需要根據具體的應用需求和MOS管的特性，選擇開關速度相匹配的驅動芯片，優化系統的整體性能。

（五）散熱管理

根據MOS管的功率等級和工作環境，合理選擇其封裝形式及散熱措施，確保在長時間工作過程中，MOS管的溫度能夠保持在穩定且安全的范圍內。良好的散熱管理不僅可以提高M(jìn)OS管的可靠性，還能延長其使用壽命，降低系統的維護成本。同時，也要考慮驅動芯片的散熱需求，特別是在大功率應用中，保證驅動芯片能夠正常工作，不受高溫影響。

結論

MOS管與驅動芯片的選型對于電子電路系統的性能、功耗以及可靠性具有決定性的影響。工程師在進行元器件選型時，必須綜合考慮電壓、電流、功耗、開關速度、散熱能力等多個因素，并確保MOS管與驅動芯片之間的各項參數能夠良好匹配，實現高效、穩定的設計。通過合理地選擇和搭配MOS管與驅動芯片，不僅可以提高系統的整體效率，還能有效降低功耗，延長設備的使用壽命，為電子電路的穩定運行提供堅實保障。在實際應用中，應根據具體的設計要求和工作環境，靈活運用上述選型原則，精心挑選最適合的元器件組合，以滿足不同電子設備對性能和可靠性的嚴格要求。
