橋式整流電路的原理和應用介紹
在電力電子領域，橋式整流電路作為一種基礎且關鍵的電路設計，廣泛應用于各類設備中，其核心功能是將交流電（AC）轉換為直流電（DC）。從日常使用的電源適配器到工業級的充電設備，橋式整流電路憑借其獨特的優勢，成為現代電子技術中不可或缺的一部分。
在電力電子領域，橋式整流電路作為一種基礎且關鍵的電路設計，廣泛應用于各類設備中，其核心功能是將交流電（AC）轉換為直流電（DC）。從日常使用的電源適配器到工業級的充電設備，橋式整流電路憑借其獨特的優勢，成為現代電子技術中不可或缺的一部分。
一、橋式整流電路的工作機制

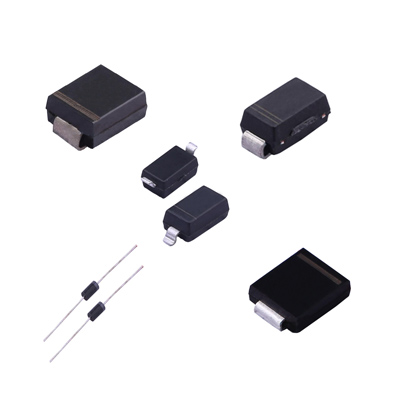

橋式整流電路由四個二極管以橋形結構連接而成，巧妙地利用了二極管的單向?qū)щ娞匦浴Ｔ诮涣麟姷恼摪胫芷谥校ㄟ^不同二極管的導通組合，實現對交流電的有效整流。
正半周導通路徑：當交流電源處于正半周期時，二極管D1和D3被正向偏置，電流依次經過D1、負載、D3，形成閉合回路。
負半周導通路徑：而當電源進入負半周期時，二極管D2和D4導通，電流則通過D4、負載、D2返回電源。
這種設計確保了無論交流電處于哪個半周期，電流都能以單一方向流過負載，從而實現全波整流。與半波整流電路不同，橋式整流電路中的每個二極管僅承受較低的反向電壓，有效提升了電路的安全性和可靠性。
二、橋式整流電路的顯著優勢
相較于其他類型的整流電路，橋式整流電路在多個方面展現出明顯的優勢，這些優勢使其在實際應用中備受青睞。
高效能量轉換：通過優化二極管的導通方式，橋式整流電路顯著減少了電流損失，提升了整體的能量轉換效率。這種高效性在高功率應用中尤為重要，能夠有效降低能耗，提高能源利用率。
元件損耗降低：由于每個二極管承受的反向電壓較低，二極管的損耗得以減少，進而提高了整個電路的穩定性和壽命。這對于需要長時間連續工作的設備來說，具有重要的實際意義。
高安全性設計：較低的反向電壓應力意味著電路元件在運行過程中更不容易損壞，從而提高了電路的安全性，降低了維修成本和設備故障率。
無需中心抽頭變壓器：傳統的全波整流電路需要使用帶有中心抽頭的變壓器，而橋式整流電路則無需此設計，這不僅簡化了電路結構，還降低了系統成本，使得設備更加輕便和經濟。
廣泛的應用適配性：橋式整流電路適用于各種電源轉換場景，尤其在低壓直流電源的設計中表現出色。從日常電子設備到專業電動工具，從家用充電器到工業級LED驅動電源，都能看到它的身影。
三、橋式整流電路的典型應用領域
橋式整流電路的高效、穩定和經濟特性，使其在眾多領域成為首選的整流解決方案。
電源適配器：在手機充電器、電視電源、計算機電源等電子設備的電源適配器中，橋式整流電路廣泛應用于將市電轉換為設備所需的直流電，提供穩定可靠的電力支持。
電池充電系統：無論是小型的鋰電池充電器還是大型的蓄電池充電設備，橋式整流電路都能確保充電過程中的電流穩定，延長電池壽命，提高充電效率。
直流電機驅動：在需要精確控制速度和扭矩的直流電機驅動系統中，橋式整流電路能夠提供平穩的直流電壓，保障電機的穩定運行，廣泛應用于工業自動化和家用電器中。
LED照明電源：LED燈具對電源的穩定性和可靠性要求較高，橋式整流電路能夠有效滿足這一需求，確保LED燈具在各種環境下都能正常工作，是現代照明系統的關鍵組件。
四、濾波器在橋式整流電路中的作用
盡管橋式整流電路能夠高效地將交流電轉換為直流電，但輸出的直流電仍包含一定的紋波成分。為了進一步提升直流電的平滑度，濾波器的應用變得至關重要。
濾波器通常由電容、電感等元件組成，其作用是濾除輸出電壓中的高頻紋波，使直流電更加穩定。通過合理選擇濾波器的參數，可以有效降低輸出電壓的波動，提高設備的性能和穩定性，確保負載獲得高質量的直流電源。
五、總結與展望
橋式整流電路以其簡潔的結構、高效的能量轉換和卓越的穩定性，在電力電子領域占據了重要的地位。它不僅克服了傳統整流電路的諸多缺點，還通過不斷創新和優化，適應了現代電子設備對電源性能的嚴格要求。
隨著科技的持續進步，新型半導體材料和器件的不斷涌現，橋式整流電路的性能將得到進一步提升。例如，碳化硅（SiC）和氮化鎵（GaN）等材料的應用，有望顯著提高電路的工作頻率和效率，拓展其在高功率、高頻率領域的應用范圍。
未來，橋式整流電路將繼續在電子、電力、通信等多個領域發揮核心作用，為實現更加高效、節能和智能的電能轉換系統提供堅實的技術支持。
