在電子設備的電源設計中，防止電源接反而導致電路損壞是一項至關重要的任務。防反接電路作為一種基礎保護措施，廣泛應用于各類電子產品中。其中，二極管串聯是一種常見且有效的防反接方案。本文將深入探討二極管串聯的工作原理、實際應用場景、優化方案及設計注意事項，并結合現代電子設計的需求，提出創新的優化思路。

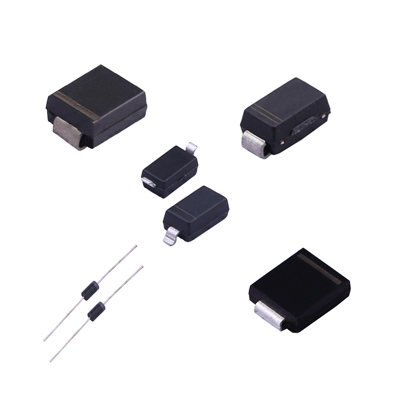

一、二極管串聯的工作原理
二極管具備單向?qū)щ娞匦?，當其正向電壓超過一定閾值時，電流可以順利通過；而在反向電壓作用下，電流幾乎無法流動。利用這一特性，將二極管串聯在電源輸入端，可形成簡單的防反接電路。
在正常工作狀態下，電源正極連接二極管陽極，負極連接陰極，二極管導通，電流流向負載，確保設備正常運行。若電源接反，二極管將截止，阻斷電流，防止電路損壞。
二、二極管串聯的實際應用場景
便攜式電子設備
在手機、平板電腦等設備中，二極管串聯常用于電池接口，防止用戶誤接電源導致設備損壞。
工業控制系統
在高可靠性要求的工業控制設備中，二極管串聯可確保電源極性錯誤不會引起系統故障，保障生產線的穩定運行。
汽車電子領域
汽車電源系統復雜且環境惡劣，二極管串聯設計可有效防止因電池接反或外部干擾造成的電路損壞。
三、二極管串聯的優化方案
盡管二極管串聯結構簡單，但在某些應用中存在正向壓降和能量損耗的局限性。以下是幾種優化方案：
采用肖特基二極管
肖特基二極管具有較低的正向壓降（0.2V至0.4V），相比普通硅二極管（約0.7V）可顯著降低能量損耗，適用于低電壓、高效率要求的場景。
并聯旁路電阻
在高功率應用中，可在二極管兩端并聯電阻，分擔部分電流，減少二極管功耗，提高系統穩定性，避免過熱問題。
MOSFET替代方案
使用P溝道或N溝道MOSFET作為防反接元件，導通壓降接近零，適合低壓大電流應用，顯著提升效率。
雙二極管配置
在高電壓應用中，將兩個二極管反向串聯，可提高防反接能力和耐壓性能。
四、設計注意事項
電流承載能力
選擇二極管時，應確保其最大正向電流能力滿足負載需求，避免過熱損壞。
耐壓能力
二極管的反向耐壓應高于電源電壓，防止電源反接時擊穿。
溫度影響
二極管的導通特性受溫度影響較大，設計中需留有裕量，以適應不同工作環境。
五、創新優化思路
隨著電子設備對效率和可靠性的要求不斷提高，防反接電路的設計也在不斷創新。例如，結合智能電源管理系統，可實現動態監測和自動調整，進一步提升防反接性能。此外，新型寬禁帶半導體材料（如SiC和GaN）的應用，也為低損耗、高耐壓的防反接設計提供了更多可能性。
結論
二極管串聯作為防反接電路的一種簡單有效方案，在電子設備中得到了廣泛應用。通過合理選擇二極管類型、優化電路結構以及考慮實際應用環境的因素，可以顯著提升防反接電路的可靠性和效率。在追求高性能電子設計的今天，探索和應用更多優化方案將為電路設計帶來新的突破。
