一、MOSFET 在電機驅動中的核心功能

高效開關控制

在電機驅動系統中，MOSFET 主要承擔開關元件的角色，精準控制流經電機的電流。以直流電機的 H 橋驅動電路為例，通過有規律地交替導通和關斷四個 MOSFET，能夠輕松實現電機的正轉、反轉以及速度調控。得益于低導通電阻與快速開關特性，MOSFET 能夠在高頻操作下顯著降低損耗，大幅提升系統能效。同時，其快速切換能力還使得電機在啟動與停止階段具備更敏捷的響應速度，進而優化整個系統的運行性能。

精準電機調速

MOSFET 可依據開關頻率、導通時間以及 PWM 信號波形的調整，精準地控制電機輸入端的電壓和電流，實現電機轉速的精細調節。在變頻系統中，MOSFET 通過對輸出頻率的調整來掌控電機運行速度。其具備高開關頻率、低開關損耗的特性，即便在高頻運行狀態下，依然能保持穩定的性能表現和較低的發熱量，有力保障電機平穩、精準地運轉。

高效能量轉換

在交流電機驅動系統中，逆變器作為將直流電能轉換為交流電能以驅動電機的核心組件，MOSFET 在其中發揮著關鍵作用。通過快速開關操作控制 PWM 信號，MOSFET 能夠精確調節輸出電壓和頻率，確保電機穩定運行。相較于傳統功率開關器件，MOSFET 憑借更低的開關損耗與更快的響應速度，大幅提升了電源轉換效率，有效緩解系統發熱問題。

電機保護功能

MOSFET 在電機驅動系統中還肩負著電流與溫度保護的重任。一旦電機遭遇過載、短路或過熱等異常情況，MOSFET 能夠迅速切斷電路，避免系統遭受進一步損壞。現代 MOSFET 器件還集成了過流、過溫和短路保護等多種功能，全方位提升電機驅動系統的安全性和可靠性。

二、MOSFET 在電機驅動中的典型應用場景

直流電機驅動

直流電機憑借其出色的線性速度控制特性，在機器人、家用電器以及電動工具等領域得到廣泛應用。在直流電機驅動器中，MOSFET 常被應用于 H 橋電路，用于操控四個 MOSFET 的開關狀態，從而實現電機的正反轉控制以及速度調節。MOSFET 的低導通電阻與高開關頻率特性，有助于減少驅動電路中的能量損耗，提高速度控制的精確度與響應速度。

無刷直流電機驅動

無刷直流電機以其高效率、低噪音以及長壽命等優勢，在電動汽車、電動自行車以及各類風扇等設備中備受青睞。在無刷直流電機驅動器的逆變電路中，采用 MOSFET 通過控制相應的 PWM 信號來調節電機的運行速度與扭矩。高性能 MOSFET 能夠有效降低開關損耗與發熱量，提升無刷直流電機的整體能效與穩定性。

交流電機驅動器

在工業領域，變頻驅動器是控制交流電機的常用設備。MOSFET 在變頻驅動器中的主要職責是實現 PWM 控制輸出，為電機供應變頻交流電源。MOSFET 能夠精準調節電源的頻率與電壓，從而實現交流電機的平穩啟動、速度控制以及節能運行。相較于傳統的晶閘管，MOSFET 的快速響應能力顯著增強了變頻器的動態性能。

步進電機驅動器

步進電機因具備精確的定位特性，在數控機床、3D 打印機以及自動化設備等場景中廣泛使用。MOSFET 在步進電機驅動器中控制每個線圈的開關操作，提供精準的步進角控制。其快速開關特性和低功耗特性能夠滿足步進電機快速響應與高精度的運行需求，同時提高系統的能效水平。

三、MOSFET 選型建議

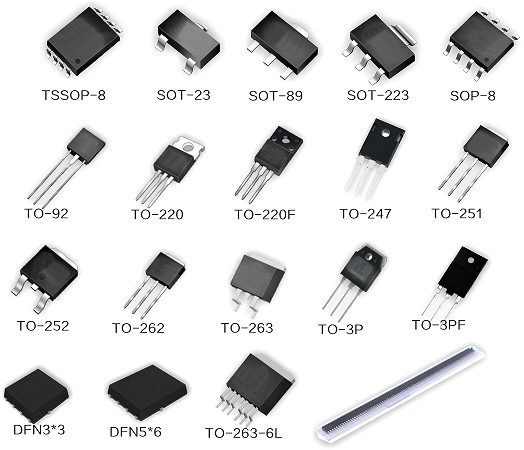

在為電機驅動器挑選 MOSFET 時，需綜合考量導通電阻、最大電壓和電流額定值、開關速度以及封裝類型等關鍵參數。在大功率應用場景下，低導通電阻與高耐壓性能顯得尤為重要；而在對開關速度要求較高的場景中，快速的開關速度則成為主要考量指標。此外，小型化封裝的 MOSFET 有助于節省電路板空間，使其更適合緊湊型設計需求。

結語

MOSFET 憑借其卓越的開關性能與低損耗特性，在電機驅動系統中扮演著舉足輕重的角色。從各類直流電機到交流電機，從家用電器到工業自動化設備，MOSFET 的應用無處不在。隨著技術的持續進步，MOSFET 的集成度不斷提高，傳導損耗日益降低，開關速度愈發迅捷，推動電機驅動系統向更高效、更智能的方向邁進。展望未來，MOSFET 勢必在更廣闊的領域中大放異彩，為實現高性能驅動系統提供堅實支撐。
