貼片電阻作為一種基礎且關鍵的元件，其準確識別對于保障電路性能至關重要。本文將深入剖析貼片電阻的識別方法，涵蓋電阻值標示的多種方式及其背后的原理，助力工程師與技術人員快速、準確地識別貼片電阻的阻值，確保電子設備的穩定運行與精準性能表現。

一、影響電阻值的因素及溫度系數

貼片電阻的阻值大小受多種因素的綜合影響，包括溫度、材料特性、電阻體長度以及橫截面積等。其中，溫度對電阻值的影響尤為顯著。電阻溫度系數作為衡量電阻受溫度影響程度的關鍵物理量，定義為溫度每升高 1℃時電阻值發生變化的百分比。在電路設計中，對于高精度或工作環境溫度變化較大的電路，必須充分考慮電阻的溫度系數，以確保電路性能的穩定性。

二、貼片電阻的數字標示法：解讀電阻值的密碼

貼片電阻表面通常標識有數字或字母組合，用以表示其阻值大小。這種數字標示法遵循一定的編碼規則，通過解讀這些數字，能夠快速確定電阻的阻值。

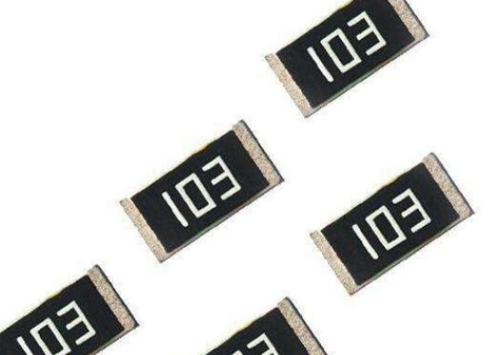

基礎編碼規則 ：在一般的數字標示法中，第一位和第二位數字代表電阻的實數部分。例如，在標識為 “100” 的貼片電阻中，“10” 即為實數部分。從第三位數字開始，其含義與阻值的數量級相關。若第三位數字為 0，則表示該電阻的阻值在 10 - 99 歐之間，例如 “100” 表示 10 歐的電阻，“990” 表示 99 歐的電阻。

數量級遞增規律 ：當?shù)谌粩?shù)字為 1 時，阻值處于 100 - 999 歐之間，如 “101” 表示 100 歐、“151” 表示 150 歐、“951” 表示 950 歐。若第三位數字是 2，則代表阻值在 1000 - 9999 歐之間，例如 “102” 表示 1KΩ、“152” 表示 1.5KΩ、“992” 表示 9.9KΩ。第三位數字為 3 時，阻值范圍擴展至 10K - 99K 之間，“103” 表示 10KΩ、“223” 表示 22KΩ、“993” 表示 99KΩ。若第三位數字是 4，則阻值在 100K - 999K 之間，如 “104” 表示 100KΩ、“204” 表示 200KΩ、“854” 表示 850KΩ。當?shù)谌粩?shù)字為 5 時，阻值進入兆歐級別，范圍是 1MΩ - 9.9MΩ 之間，“105” 表示 1MΩ、“155” 表示 1.5MΩ、“955” 表示 9.5MΩ。而第三位數字為 6 時，代表阻值在 10MΩ 以上，如 “106” 表示 10MΩ、“566” 表示 56MΩ。

四位數字標法 ：對于四位數字標識的貼片電阻，前三位數字為實數部分，第四位數字表示倍數。例如，“1001” 表示 1KΩ、“1002” 表示 10KΩ、“1005” 表示 10MΩ。

三、電阻器阻值標示方法的多樣化：滿足不同場景需求

除了數字標示法，電阻器阻值還有其他多種標示方法，各有特點，適用于不同的應用場景和制造工藝。

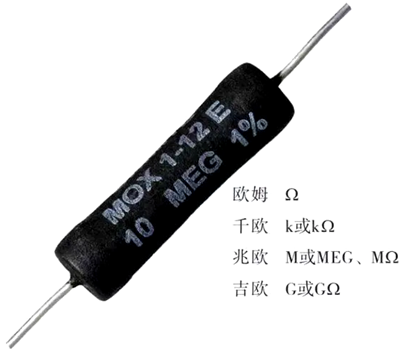

直標法 ：直標法以簡潔直觀著稱，它直接用數字和單位符號在電阻器表面標出阻值。同時，其允許誤差直接用百分?jǐn)?shù)表示。若電阻上未注明偏差，則默認均為 ±20%。這種標示方法的優點在于易于識別，對于需要快速確定阻值的場合非常實用。

文字符號法 ：文字符號法采用阿拉伯?dāng)?shù)字和文字符號的組合來表示標稱阻值。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。其允許偏差也用文字符號表示，其中 D、F、G、J、K、M 分別對應 ±0.5%、±1%、±2%、±5%、±10%、±20% 的允許偏差。這種標示方法在一些對阻值精度要求相對明確的場景中較為常用，能夠較為精確地表達電阻的阻值和誤差范圍。

數碼法 ：數碼法使用三位阿拉伯?dāng)?shù)字表示阻值。前兩位數字代表阻值的有效數字，第三位數字指示有效數字后面零的個數，單位為歐姆。例如，在阻值小于 10 歐時，常采用 “×R×” 的表示方式，將 “R” 視作小數點，如 “3R3” 表示 3.3Ω。數碼法還采用特定符號表示誤差，如 B、C、D、F、G、J、K 分別代表 0.1%、0.25%、0.5%、1%、2%、5%、10% 的誤差范圍。然而，對于小體積的電阻器，通常不進行誤差標注。數碼法在表面貼裝電阻等領域應用廣泛，其緊湊的標識方式適合小型化元件的標注需求。

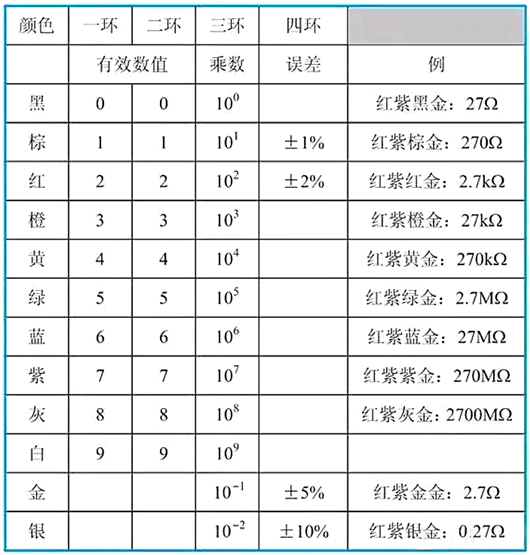

色標法 ：色標法通過不同顏色的環或點來標識電阻器的標稱阻值和允許偏差。

雖然國外電阻器中大量采用色標法，但在國內其應用相對較少。色標法利用顏色對應的數字和意義來編碼電阻信息，例如黑、棕、紅、橙、黃、綠、藍、紫、灰、白分別對應 0 - 9 的數字，而金、銀、無色則分別代表 ±5%、±10%、±20% 的允許偏差。對于四色環電阻，第一條色環代表阻值的第一位數字，第二條色環代表阻值的第二位數字，第三條色環表示 10 的冪數，第四條色環顯示誤差。五色環電阻在此基礎上增加了一條色環，用于表示阻值的第三位數字。六色環電阻的前五個色環意義與五環電阻一致，第六條色環表示溫度系數，溫度系數用棕、紅、橙、黃四種顏色標識。色標法的優點在于標識的耐久性和在小型電阻器上的適用性，即使在元件表面因高溫或磨損導致部分標記模糊的情況下，仍可通過顏色較為準確地識別電阻值。
