圓振動篩

圓振動篩概述

YA系列圓振動篩礦石篩分現場

圓振動篩簡稱圓振篩，是一種做圓形運動、多層數的振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用，被廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

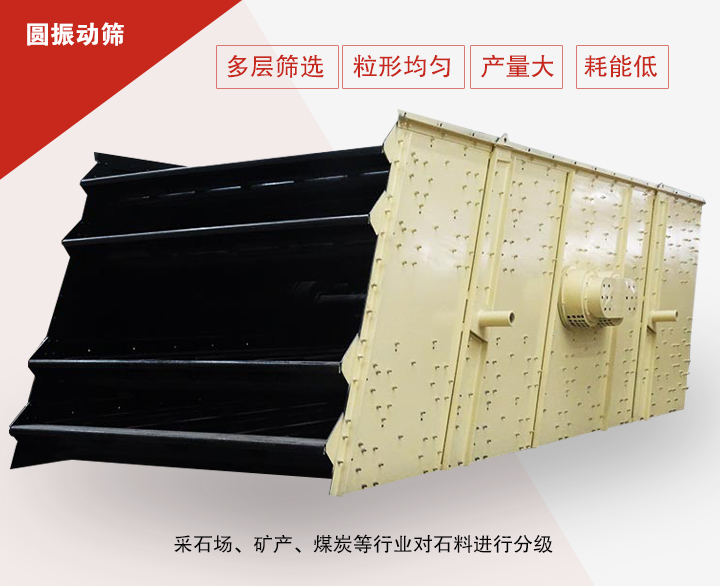

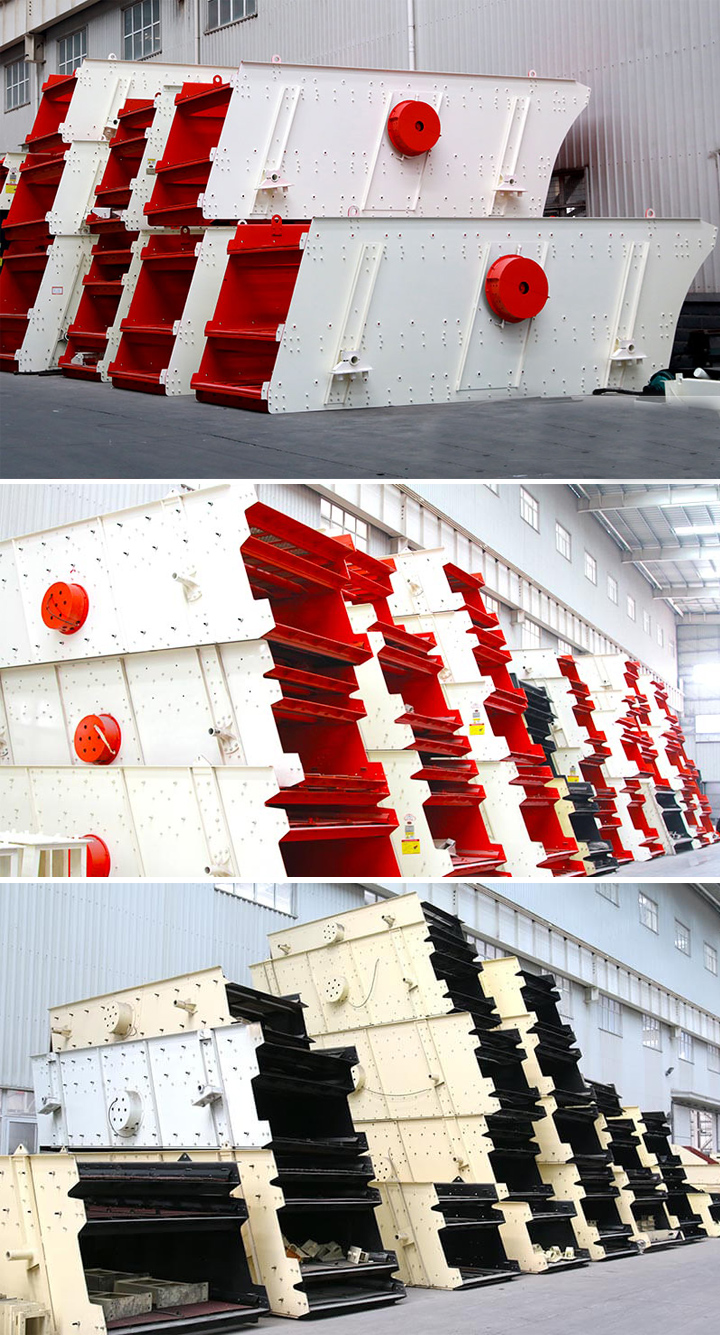

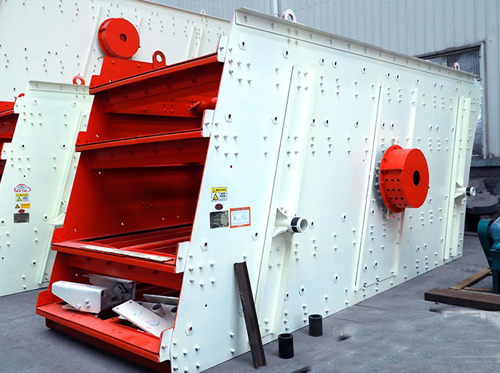

圓振動篩圖片

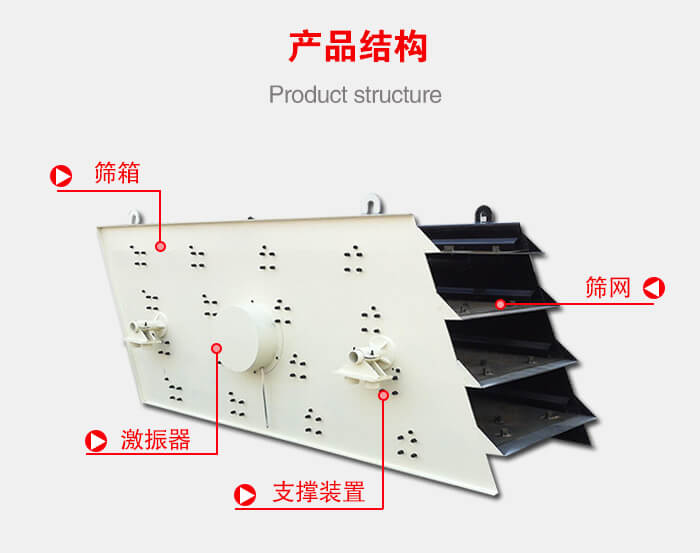

圓振動篩原理結構圖

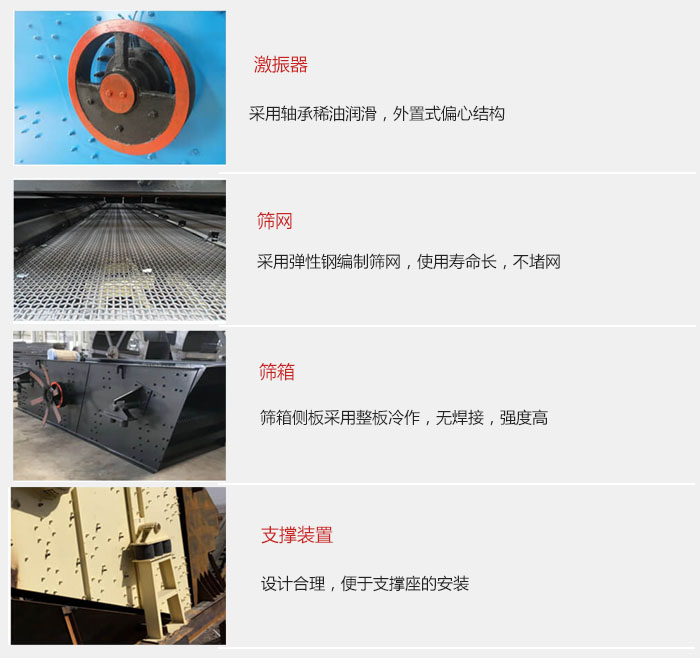

圓振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。

圓振動篩工作原理

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

圓振動篩型號和參數

型 號	篩面參數				給料粒度 （mm）	處理量 （t/h)	雙振幅 （mm）	電動機		單點動負荷 (N)	動負荷 (N)
	層數	面積（m²）	傾角（度）	孔徑				型號	功率
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

圓振動篩型號說明

2 Y  A □  □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └──────────　篩面長度dm
│ │ │ │
│ │ │ └───────────-　篩面寬度dm
│ │ │
│ │ └─────────────　軸偏心振動器
│ │　
│ └──────────────-　圓振動
│
└────────────────　篩面層數（單層不寫）

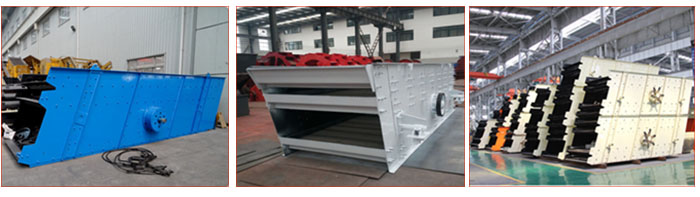

圓振動篩工作特點

采用塊偏心作為激振力，激振力強。

篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；

采用輪胎聯軸器，柔性連接，運轉平穩；

采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理壽命長、電耗低、噪音小。

我廠生產的圓振動篩具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。

圓振動篩適用范圍

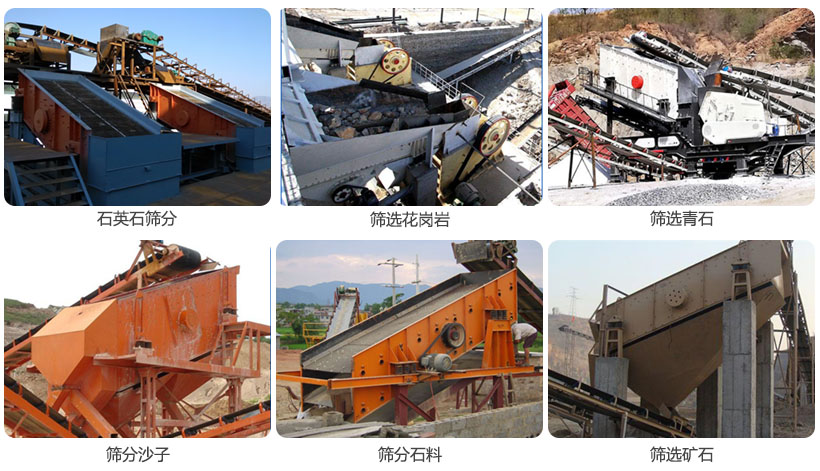

圓振動篩常用于：砂石料，水泥，石英石，花崗巖，青石，沙子，石料，礦石等物料的篩分過程中。

圓振動篩選用須知

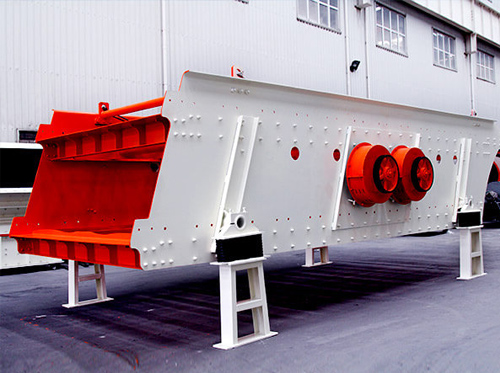

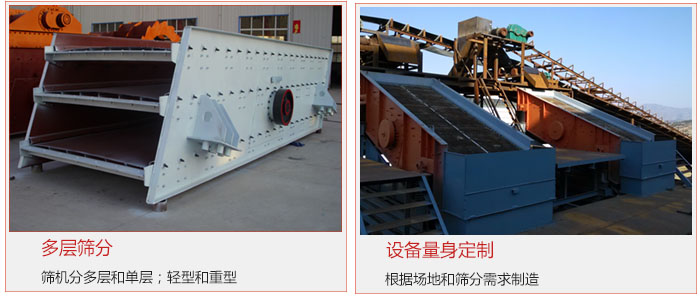

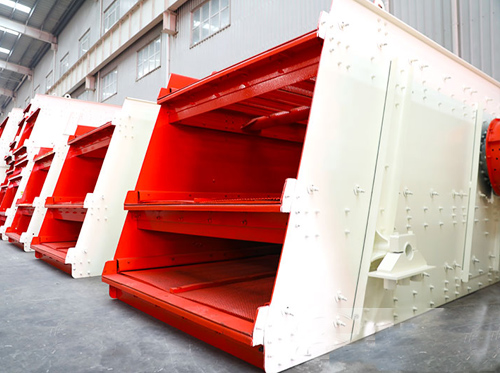

1、篩機分單層和雙層，并有輕型和重型之分。

2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。

3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。

5、給科箱為選擇件，用戶如有要求，可供給料箱。

6、在選用時如有改變篩面傾角的要求，可另行設計。

7、基礎螺拴由用戶自備。

圓振動篩使用和維護

振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。
