電源符號如VDD、VCC、VSS等是電路圖中常見的標識，它們對于理解和設計電路起著關鍵作用。這些符號代表了不同的電源輸入和地線連接，尤其在混合信號電路中，它們的區分和正確使用至關重要。
一、基本電源符號及其含義
VDD：代表數字電路的電源輸入端（DigitalPowerInput）。在數字電路中，VDD是為數字器件提供工作電壓的關鍵引腳。常見的數字電路工作電壓通常為5V或3.3V，但具體電壓取決于器件的設計和應用場景。
VSS：表示數字電路的地（DigitalGround）。作為數字電路的參考電位點，VSS是數字信號的返回路徑。在實際電路中，確保VSS的穩定和低阻抗對于防止數字信號的干擾和噪聲耦合至關重要。
AVDD：是模擬電路的電源輸入端（AnalogPowerInput）。模擬電路通常對電源的穩定性要求較高，AVDD為模擬器件（如運算放大器、模數轉換器等）提供穩定的電源電壓。其電壓值可能與數字電路不同，常見的模擬電路工作電壓可能為5V或其他特定值。
AVSS：代表模擬電路的地（AnalogGround）。與VSS類似，AVSS是模擬信號的參考電位點。由于模擬信號對噪聲敏感，AVSS的布線需要特別注意，以減少數字電路對模擬信號的干擾。
VCC：通常指邏輯電路的電源輸入端（LogicPower）。在一些電路中，尤其是傳統的TTL邏輯電路，VCC常用于表示電源電壓。其具體電壓值可能與VDD相同或不同，這取決于電路的設計和所使用的邏輯家族。
二、混合電路中的電源分配
在混合信號電路（如液晶顯示模塊、帶有模擬和數字功能的SOC芯片等）中，VDD、VCC、VSS、AVDD、AVSS等電源符號的同時出現是常見的。這種設計主要基于以下原因：
電壓等級差異：數字電路和模擬電路可能需要不同的工作電壓。例如，數字電路可能工作在3.3V，而模擬電路可能需要5V或12V等更高的電壓。通過將數字和模擬部分的電源分開（如VDD和AVDD），可以確保每個部分都能獲得合適的電壓，從而保證其正常工作。
防止相互干擾：數字電路通常具有較高的開關速度和較大的電流變化，這可能導致電源和地線上的噪聲。如果數字和模擬電路共享同一電源和地線，這些噪聲可能會耦合到模擬電路中，影響模擬信號的精度和穩定性。通過將數字和模擬電路的電源（VDD和AVDD）和地（VSS和AVSS）分開，可以有效地減少這種相互干擾，提高整個電路的性能。

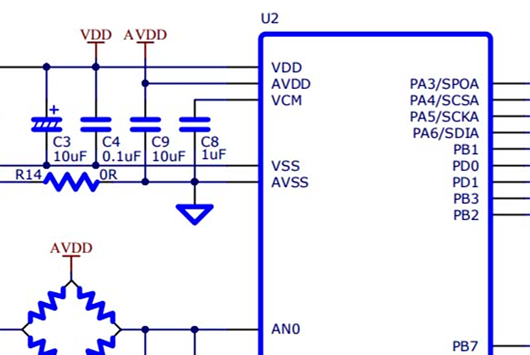

采用多電源為混合芯片供電的典型電路
采用多電源為混合芯片供電的典型電路
三、擴展電源符號及其應用場景
DVDD和DVSS：DVDD（DigitalVDD）和DVSS（DigitalVSS）明確標識了電路中數字部分的電源和地。在復雜的數字系統中，如使用高性能MCU或FPGA的電路，DVDD和DVSS用于為數字邏輯核心供電。它們的電壓值通常與VDD相同，并且需要提供足夠的電流以滿足數字電路的高速開關需求。
AVDD和AVSS：AVDD（AnalogVDD）和AVSS（AnalogVSS）是模擬部分的電源和地。在混合信號芯片中，AVDD為模擬電路塊（如模數轉換器、濾波器等）提供穩定的電源。為了減少數字電路對模擬電路的干擾，AVDD和AVSS應與數字電源和地線分開，并且在布局和布線時應遵循良好的模擬設計實踐。
PVDD和PVSS：PVDD（PowerVDD）和PVSS（PowerVSS）通常用于標識大電流部分的電源和地。在電源管理電路或驅動高功率負載（如電機驅動、LED驅動等）的電路中，PVDD和PVSS用于承載較大的電流。它們的引腳設計通常具有較低的電阻和較大的電流承載能力，以確保高效地傳輸電能并減少功率損耗。
CVDD：CVDD（CoreVDD）一般表示芯片內核的電源電壓。在現代集成電路中，芯片內核可能工作在較低的電壓以降低功耗和提高性能。CVDD為內核邏輯電路供電，并且其電壓值可能與外圍電路的電源電壓不同。
AFVDD：AFVDD（AutoFocusVDD）是針對特定功能（如自動對焦馬達）的電源電壓。在一些帶有自動對焦功能的攝像頭模塊中，AFVDD為自動對焦馬達或其驅動電路提供所需的電壓。這種專門的電源引腳有助于確保自動對焦功能的穩定性和準確性，同時減少對其他電路部分的干擾。
DOVDD和IOVDD：DOVDD和IOVDD通常表示芯片引腳的輸出電壓。在一些具有多種I/O標準或可配置I/O電壓的芯片中，DOVDD和IOVDD用于為特定的I/O引腳組提供電源。它們的電壓值可能與芯片內部的VDD或VCC不同，這取決于芯片的設計和應用場景。
四、電源符號在實際電路設計中的注意事項
電源分配系統規劃：在設計電路時，首先要根據芯片的規格書和電路的需求，規劃電源分配系統。明確每個電源引腳（如VDD、AVDD、PVDD等）的功能和電壓值，并確保電源網絡能夠提供足夠的電流和穩定性。
地線分離與連接：對于混合信號電路，數字地（VSS、DVSS）和模擬地（AVSS）通常在電源入口處分開，并在單點連接到系統的公共地。這種做法可以有效地減少數字信號對模擬信號的干擾，同時保持整個系統的地線參考的一致性。
電源去耦與濾波：為了減少電源線上的噪聲和紋波，通常在電源引腳附近放置去耦電容。這些電容可以濾除高頻噪聲，并為芯片提供短暫的電流緩沖。此外，根據需要，還可以在電源進入電路板的地方添加濾波電路，如LC濾波器或ferritebeads，以進一步提高電源質量。
電源完整性和信號完整性分析：在高速電路設計中，電源完整性和信號完整性分析是不可或缺的。通過使用仿真工具，可以評估電源分布網絡的阻抗、噪聲耦合路徑以及信號線的特性阻抗等參數，從而優化電路布局和布線，確保電路的可靠性和性能。
